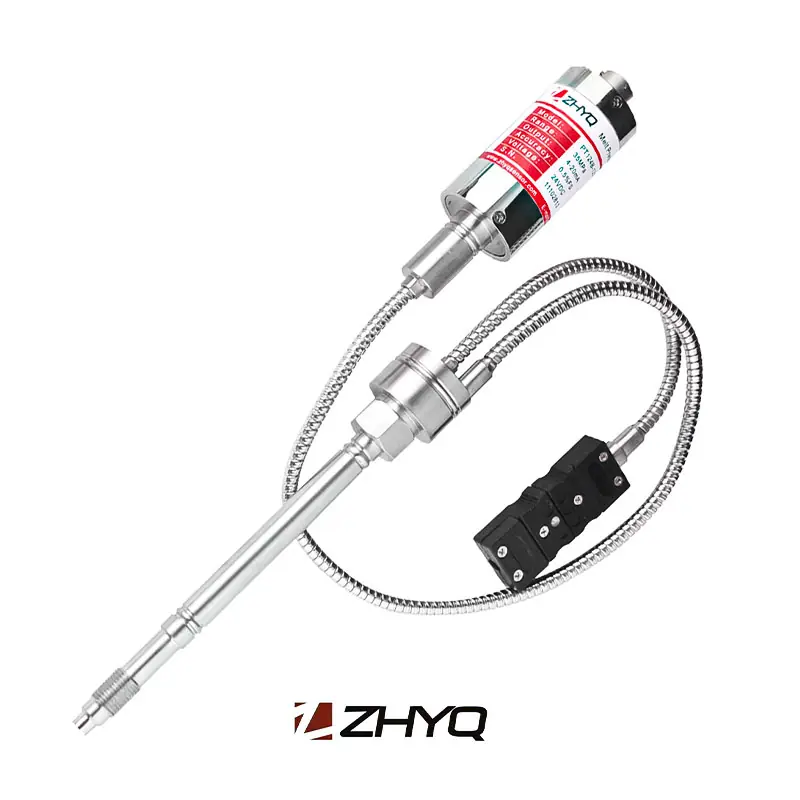

سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T

365,000,000 ﷼

محدوده فشار

0 – 350 bar

0 – 500 bar

نوع خروجی

4 – 20 mA

0 – 10 VDC

0 – 5 VDC

کانکشن فرآیند

Male - M14 x 1.5

Male - 1/2"-20 UNF

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: سنسور فشار مذاب برند: ZHYQ

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

ترانسمیتر فشار مذاب ZHYQ سری PT124B-112/112T/123/123T برای اندازه‌گیری دقیق فشار مواد مذاب در دستگاه‌های اکسترودر طراحی شده است. این سنسور با دقت 0.5 درصد FS%، خروجی‌های (Output: 4 … 20 mA , 0 … 5 VDC , 0 … 10 VDC)، و مقاومت دمایی تا 400 درجه C°، انتخابی ایده‌آل برای کاربردهای پلیمری است.

معرفی سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T

ترانسمیتر فشار ZHYQ سری PT124B-112/112T/123/123T به منظور اندازه‌گیری فشار مواد مذاب در فرآیند اکستروژن طراحی و تولید شده است. این محصول از جمله سنسورهای فشار مذاب بسیار دقیق و قابل اعتماد برای استفاده در صنایع پلیمری و خطوط اکستروژن است.
این تجهیز قابلیت تحمل دمای مواد مذاب تا 400 درجه C° را دارد و دقت اندازه‌گیری آن برابر با 0.5 درصد FS% می‌باشد.
خروجی این سنسور به صورت جریانی و ولتاژی (Output: 4 … 20 mA , 0 … 5 VDC , 0 … 10 VDC) با تغذیه 24VDC بوده و با انواع کانکتورهای 5PIN، 6PIN، 8PIN و اتصالات مکانیکی M14x1.5، M22x1.5، 1/2UNF و سایر مدل‌ها قابل سفارش است.

این سری از ترانسمیترها در چهار مدل اصلی تولید می‌شود:

PT124B-112: دارای غلاف، بدون کپیلاری انعطاف‌پذیر، بدون سنسور دما
PT124B-112T: دارای غلاف، بدون کپیلاری، با سنسور دما (ترموکوپل K, J, E یا RTD PT100)
PT124B-123: دارای غلاف، با کپیلاری انعطاف‌پذیر، بدون سنسور دما
PT124B-123T: دارای غلاف، با کپیلاری انعطاف‌پذیر، با سنسور دما (ترموکوپل K, J, E یا RTD PT100)

طول غلاف (Rigid Stem) و کپیلاری انعطاف‌پذیر (Flexible Capillary) در حالت استاندارد به ترتیب 152 mm (6 اینچ) و 460 mm (18 اینچ) است و در صورت نیاز، در طول‌های سفارشی نیز قابل ارائه می‌باشد.

مزایا و ویژگی‌ها

دقت بالا و عملکرد پایدار در شرایط دمایی تا 400 درجه C°
ساختار مقاوم از جنس استیل ضدزنگ برای استفاده در محیط‌های صنعتی سخت
قابلیت انتخاب میان خروجی‌های جریان یا ولتاژ برای تطبیق با انواع کنترلرها
گزینه‌های متنوع سنسور دما برای اندازه‌گیری همزمان فشار و دما
طراحی بهینه برای خطوط اکستروژن با فضای نصب محدود
کپیلاری انعطاف‌پذیر برای نصب راحت‌تر و کاهش انتقال حرارتی
مقاومت عالی در برابر شوک‌های حرارتی و مکانیکی

کاربردها در صنایع

این مدل از ترانسمیتر فشار مذاب برای کنترل دقیق فشار در فرآیندهای تولید پلیمر و پلاستیک طراحی شده و در موارد زیر کاربرد فراوان دارد:

اکستروژن فیلم، ورق و لوله پلاستیکی
ماشین‌آلات تزریق پلاستیک (Injection Molding)
فرآیندهای کامپاندینگ و مستربچ
خطوط تولید رزین و بازیافت پلاستیک
سیستم‌های کنترل فشار مواد مذاب در واحدهای پلیمریزاسیون

خدمات پس از فروش

کلیه محصولات ZHYQ چین عرضه‌شده توسط مجموعه REXSENSE دارای یک سال گارانتی تعویض و خدمات پس از فروش تخصصی هستند.
کارشناسان فنی رکسنس آماده ارائه مشاوره تخصصی در انتخاب مدل مناسب بر اساس شرایط کاری، دما، نوع سیال و نوع خروجی مورد نیاز مشتریان می‌باشند.

جدول مشخصات فنی

در جدول زیر می‌توانید اطلاعات کامل فنی سنسور فشار مذاب ZHYQ سری PT124B-112/112T/123/123T شامل محدوده فشار، نوع خروجی، دقت اندازه‌گیری، دمای کاری، نوع کانکتور و جنس بدنه را مشاهده نمایید.

ZHYQ	برند
China	کشور سازنده
PT124B-112/112T/123/123T	سری یا مدل
Melt Pressure Transmitter	نوع کالا
Strain Gauge (Wheatstone bridge)	(Technology) تکنولوژی
■ PT124B-112 → Rigid Stem ■ PT124B-112T → Rigid Stem + Temperature Sensor ■ PT124B-123 → Rigid Stem + Flexible Capillary ■ PT124B-123T → Rigid Stem + Flexible Capillary + Temperature Sensor	(Configuration) پیکر بندی
Gauge	(Pressure Type) نوع فشار
■ 0 … 35 bar to 0 … 2000 bar ⟡ Available Pressure Units : Bar , MPa , psi	(Pressure Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ 1.5 x FS	(Max. Overpressure) فشار مازاد
N/A	(Min. Burst Pressure) فشار انفجار
■ 4 … 20 mA / 2-wire ■ 0 … 5 VDC / 4-wire ■ 0 … 10 VDC / 4-wire	(Output Signal) سیگنال خروجی
■ 24 VDC (12 … 36 VDC)	(Supply Voltage) ولتاژ تغذیه
350 ohms ± 10%	(Bridge Resistance) مقاومت پل
1000 Megaohms @ 50VDC	(Insulation Resistance) مقاومت عایق
■ < ± 0.5 %FS ■ < ± 1 %FS → (Optional)⟡ FS = Full scale ⟡ Including Linearity, Repeatability & Hysteresis	(Accuracy) دقت
≤ ± 0.2 %FS	(Repeatability) تکرار پذیری
YES ■ Method 1 : External Auto-zero (Remote) → Typical ■ Method 2 : Button Auto-zero (Button “Z”) → Optional ■ Method 3 : Zero and Span adjustment via Potentiometers → Typical ⟡ For 4-20 mA output sensor, All above three methods are available ! ⟡ For 0-10 VDC output sensor, ONLY Method 3 is available! ⟡ For mV output sensor, All above three methods are NOT available ! (BUT it can be clear by the matched indicator)	(Adjustable) قابل تنظیم
R-Cal : 80 %FS ± 1%	(Calibration Shunt) شنت کالیبراسون
N/A	(Resolution) رزولوشن
≤ 5 ms	(Response Time) زمان پاسخ دهی
■ Max. : 400 °C ■ Typical : 300 … 350 °C	(Media Temperature) دمای سیال
0 … +65 °C	(Ambient Temperature) دمای محیط
N/A	(Storage Temperature) دمای نگهداری
N/A	(Compensated Temperature) دمای جبران شده
■ Standard : 6″ / 15 mm ⟡ Custom rigid stem length is available on request.	(Rigid Stem) طول اِستِم بدون انعطاف
■ Standard : 18″ / 460 mm ⟡ Custom flexible capillary length is available on request.	(Flexible Capillary) طول کپیلاری قابل انعطاف
■ Male – M12 x 1.5 ■ Male – 1/2″-20 UNF ■ Male – M14 x 1.5 ■ Male – M18 x 1.5 ■ Male – M22 x 1.5 ■ Male – M28 x 1.5 ■ Male – G 3/4″ ■ Male – PF 3/8″	(Process Connection) اتصال فرآیند
PT124B-112T and PT124B-123T : ■ RTD (PT100) / 3-wire ■ Thermocouple (K) / 2-wire ■ Thermocouple (J) / 2-wire ■ Thermocouple (E) / 2-wire	(Temperature Sensor) نوع سنسور دما
■ Contact Diaphragm : ■ Inconel® 718 (Optional) ■ Hastelloy® C-276 (Optional) ■ Stainless Steel 15-5PH (Standard) ⟡ Titanium nitride coating is available on request.	(Wetted Parts Material) جنس اجزاء در ارتباط با سیال
■ Stainless Steel	(Housing Material) جنس بدنه
■ Mercury ■ Silicon Oil (Optional for sanitary applications)	(Filling Fluid) مایع پر کننده
■ 5-pin connector ■ 6-pin connector ■ 8-pin connector	(Electrical Connection) کانکشن الکتریکی
N/A	(Ingress Protection) IP درجه حفاظت
Without Display	(Display Indicator) نمایشگر
■ Zero and Span adjustment via Potentiometers → Typical ■ External Auto-zero (Remote) → Optional ■ Button Auto-zero (Button “Z”) → Optional	(Functions) عملکردها
■ CE / European Community ■ NEPSI / China ■ RCQM / Global ■ CMC (China Metrology Certification) / China	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
Without	(Marine Approval) تاییدیه های صنایع دریایی
Without	(Explosion Protection Approval) تاییدیه های ضد انفجار
N/A	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Extruder ■ Blow molding ■ Chemical fiber Equipment ■ Plastic and Rubber manufacturing equipment ■ Measure and Control all kinds of melt fluid	(Application) کاربرد

نوع فشار	Gauge
محدوده فشار	0 – 350 bar, 0 – 500 bar
نوع خروجی	4 – 20 mA, 0 – 10 VDC, 0 – 5 VDC
کانکشن فرآیند	Male – M14 x 1.5, Male – 1/2"-20 UNF

محصولات پر فروش ترانسمیتر فشار مذاب ZHYQ سری PT124B-112/112T/123/123T

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

Rigid Stem: 152 cm , Flexible Capillary: 460 cm

Ordering Code	Configuration	Pressure Range	Process Connection	Output Signal	Electrical Connection	Accuracy	Temperature Sensor
PT124B-123-350bar-M14-152/460-4-20mA-5-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	M14 x 1.5	4 … 20 mA	5-pin	< ± 0.5 %FS	Without
PT124B-123-350bar-1/2-152/460-4-20mA-6-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	1/2″-20 UNF	4 … 20 mA	6-pin	< ± 0.5 %FS	Without
PT124B-123-350bar-M22-152/460-4-20mA-5-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	M22 x 1.5	4 … 20 mA	5-pin	< ± 0.5 %FS	Without
PT124B-123-500bar-M14-152/460-4-20mA-5-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	M14 x 1.5	4 … 20 mA	5-pin	< ± 0.5 %FS	Without
PT124B-123-500bar-1/2-152/460-4-20mA-6-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	1/2″-20 UNF	4 … 20 mA	6-pin	< ± 0.5 %FS	Without
PT124B-123-500bar-M22-152/460-4-20mA-5-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	M22 x 1.5	4 … 20 mA	5-pin	< ± 0.5 %FS	Without
PT124B-123-700bar-M14-152/460-4-20mA-5-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	M14 x 1.5	4 … 20 mA	5-pin	< ± 0.5 %FS	Without
PT124B-123-700bar-1/2-152/460-4-20mA-6-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	1/2″-20 UNF	4 … 20 mA	6-pin	< ± 0.5 %FS	Without
PT124B-123-350bar-M14-152/460-0-10V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	M14 x 1.5	0 … 10 VDC	5-pin	< ± 0.5 %FS	Without
PT124B-123-350bar-1/2-152/460-0-10V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	1/2″-20 UNF	0 … 10 VDC	6-pin	< ± 0.5 %FS	Without
PT124B-123-500bar-M14-152/460-0-10V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	M14 x 1.5	0 … 10 VDC	5-pin	< ± 0.5 %FS	Without
PT124B-123-500bar-1/2-152/460-0-10V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	1/2″-20 UNF	0 … 10 VDC	6-pin	< ± 0.5 %FS	Without
PT124B-123-700bar-M14-152/460-0-10V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	M14 x 1.5	0 … 10 VDC	5-pin	< ± 0.5 %FS	Without
PT124B-123-700bar-1/2-152/460-0-10V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	1/2″-20 UNF	0 … 10 VDC	6-pin	< ± 0.5 %FS	Without
