سنسور فشار مذاب ZHYQ سری PT124G-112/112T/123/123T

375,000,000 ﷼

محدوده فشار

0 – 350 bar

0 – 500 bar

نوع خروجی

2 mV/V

3.33 mV/V

کانکشن فرآیند

Male - M14 x 1.5

Male - 1/2"-20 UNF

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: سنسور فشار مذاب برند: ZHYQ

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

سنسور فشار مذاب ZHYQ سری PT124G-112/112T/123/123T یک ترانسدیوسر فشار دقیق و مقاوم در برابر دمای بالا است که برای اندازه‌گیری فشار مواد مذاب در دستگاه‌های اکسترودر و خطوط تولید پلیمری به کار می‌رود. این تجهیز با دقت 0.5 درصد FS%، تحمل حرارتی تا 400 درجه C° و مدل‌های دارای سنسور دما، عملکردی پایدار و قابل اعتماد ارائه می‌دهد.

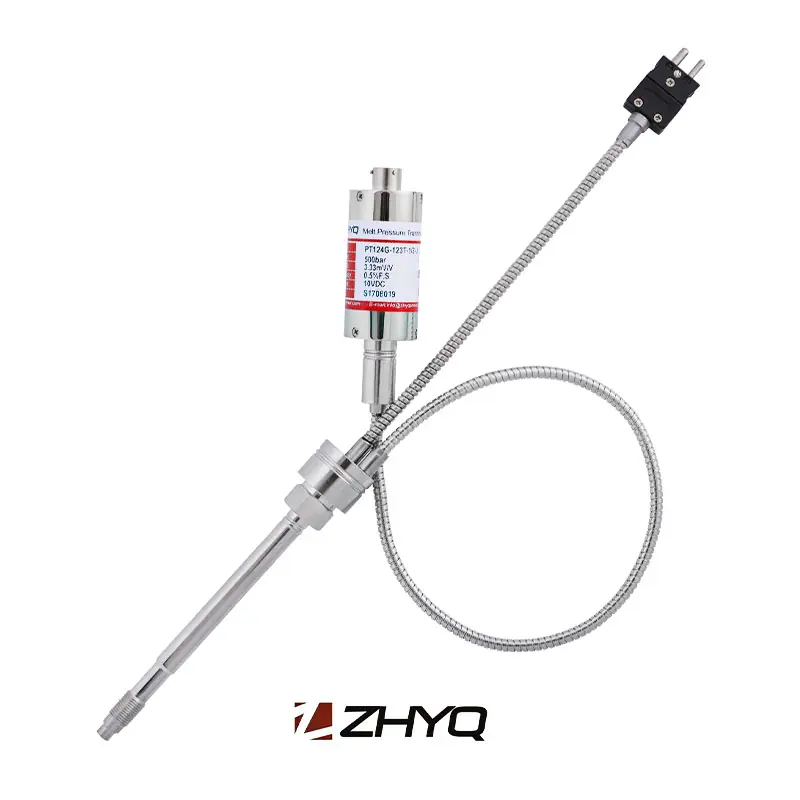

معرفی سنسور فشار مذاب ZHYQ سری PT124G-112/112T/123/123T

ترانسدیوسر فشار مذاب ZHYQ سری PT124G-112/112T/123/123T به منظور اندازه‌گیری فشار مواد مذاب در فرآیند اکستروژن طراحی و تولید شده است. این محصول از جمله سنسورهای فشار مذاب (Melt Pressure Sensors) بسیار دقیق و قابل اعتماد برای استفاده در صنایع پلیمری و دستگاه‌های اکسترودر است که قابلیت تحمل دمای مواد مذاب تا 400 درجه سانتی‌گراد را دارد و دقت اندازه‌گیری آن (Accuracy: 0.5 %FS) می‌باشد.
خروجی این سنسور از نوع ولتاژی میلی‌ولت (millivolt output: 2 mV/V , 3.33 mV/V) با تغذیه 10VDC است و در مدل‌های مختلف با اتصالات الکتریکی 5PIN، 6PIN، 8PIN و پورت فشار M14x1.5، M22x1.5، 1/2UNF و سایر مدل‌ها عرضه می‌شود.

از لحاظ پیکربندی، این سری در چهار مدل زیر ارائه می‌گردد:

PT124G-112: دارای غلاف، بدون کپیلاری، بدون سنسور دما
PT124G-112T: دارای غلاف، بدون کپیلاری، با سنسور دما (ترموکوپل K, J, E یا RTD PT100)
PT124G-123: دارای غلاف، با کپیلاری انعطاف‌پذیر، بدون سنسور دما
PT124G-123T: دارای غلاف، با کپیلاری انعطاف‌پذیر، با سنسور دما (ترموکوپل K, J, E یا RTD PT100)

طول غلاف (Rigid Stem) و کپیلاری انعطاف‌پذیر (Flexible Capillary) در حالت استاندارد به ترتیب 152mm (6 اینچ) و 460mm (18 اینچ) بوده و در صورت نیاز با اندازه‌های سفارشی قابل ارائه است.

مزایا و ویژگی‌های

دقت اندازه‌گیری بالا و پایداری طولانی‌مدت
قابلیت کار در دمای بالا تا 400 درجه C° با عملکرد پایدار در شرایط فرآیندی سخت
ساختار مقاوم با غلاف استیل ضدزنگ و کپیلاری انعطاف‌پذیر برای نصب آسان
موجود در مدل‌های دارای سنسور دما برای اندازه‌گیری همزمان دما و فشار
خروجی آنالوگ پایدار از نوع میلی‌ولت (mV/V) متناسب با محدوده فشار
تنوع در نوع اتصال الکتریکی و مکانیکی برای سازگاری با انواع اکسترودر
طراحی بهینه برای نصب در اکسترودر با فضای محدود

کاربردهای صنعتی

این سنسور به طور گسترده در فرآیندهای پلاستیک و پلیمر مورد استفاده قرار می‌گیرد، به‌ویژه در بخش‌هایی که اندازه‌گیری دقیق فشار مواد مذاب اهمیت بالایی دارد، از جمله:

خطوط اکستروژن فیلم، لوله و پروفیل پلاستیکی
ماشین‌آلات تزریق پلاستیک (Injection Molding Machines)
فرآیندهای پالت‌سازی و کامپاندینگ
سیستم‌های کنترل فشار و دما در خطوط تولید پلیمری
کارخانه‌های بازیافت پلاستیک و تولید مستربچ

خدمات پس از فروش

کلیه محصولات ZHYQ چین در مجموعه REXSENSE با یک سال گارانتی معتبر و پشتیبانی فنی پس از فروش ارائه می‌شوند.
تیم فنی رکسنس آماده ارائه مشاوره تخصصی جهت انتخاب مدل مناسب، بررسی شرایط کاری (دما، نوع سیال، فشار و نوع اتصال)، و تأمین قطعات جانبی مرتبط با تجهیزات ابزار دقیق می‌باشد.

جدول مشخصات فنی

در جدول زیر مشخصات فنی کامل سنسور فشار مذاب ZHYQ سری PT124G-112/112T/123/123T شامل محدوده فشار، دقت، نوع خروجی، دمای کاری، نوع کانکتور و سایر پارامترهای کلیدی درج شده است.

ZHYQ	برند
China	کشور سازنده
PT124G-112/112T/123/123T	سری یا مدل
Melt Pressure Transducer	نوع کالا
Strain Gauge (Wheatstone bridge)	(Technology) تکنولوژی
■ PT124G-112 → Rigid Stem ■ PT124G-112T → Rigid Stem + Temperature Sensor ■ PT124G-123 → Rigid Stem + Flexible Capillary ■ PT124G-123T → Rigid Stem + Flexible Capillary + Temperature Sensor	(Configuration) پیکر بندی
Gauge	(Pressure Type) نوع فشار
■ 0 … 35 bar to 0 … 2000 bar ⟡ Available Pressure Units : Bar , MPa , psi	(Pressure Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ 1.5 x FS	(Max. Overpressure) فشار مازاد
N/A	(Min. Burst Pressure) فشار انفجار
■ 2 mV/V / 4-wire ■ 3.33 mV/V / 4-wire	(Output Signal) سیگنال خروجی
■ 10 VDC	(Supply Voltage) ولتاژ تغذیه
350 ohms ± 10%	(Bridge Resistance) مقاومت پل
1000 Megaohms @ 50VDC	(Insulation Resistance) مقاومت عایق
■ < ± 0.5 %FS ■ < ± 1 %FS → (Optional)⟡ FS = Full scale ⟡ Including Linearity, Repeatability & Hysteresis	(Accuracy) دقت
≤ ± 0.2 %FS	(Repeatability) تکرار پذیری
NO	(Adjustable) قابل تنظیم
R-Cal : 80 %FS ± 1%	(Calibration Shunt) شنت کالیبراسون
N/A	(Resolution) رزولوشن
≤ 5 ms	(Response Time) زمان پاسخ دهی
■ Max. : 400 °C ■ Typical : 300 … 350 °C	(Media Temperature) دمای سیال
0 … +65 °C	(Ambient Temperature) دمای محیط
N/A	(Storage Temperature) دمای نگهداری
N/A	(Compensated Temperature) دمای جبران شده
■ Standard : 6″ / 15 mm ⟡ Custom rigid stem length is available on request.	(Rigid Stem) طول اِستِم بدون انعطاف
■ Standard : 18″ / 460 mm ⟡ Custom flexible capillary length is available on request.	(Flexible Capillary) طول کپیلاری قابل انعطاف
■ Male – M12 x 1.5 ■ Male – 1/2″-20 UNF ■ Male – M14 x 1.5 ■ Male – M18 x 1.5 ■ Male – M22 x 1.5 ■ Male – M28 x 1.5 ■ Male – G 3/4″ ■ Male – PF 3/8″	(Process Connection) اتصال فرآیند
PT124G-112T and PT124G-123T : ■ RTD (PT100) / 3-wire ■ Thermocouple (K) / 2-wire ■ Thermocouple (J) / 2-wire ■ Thermocouple (E) / 2-wire	(Temperature Sensor) نوع سنسور دما
■ Contact Diaphragm : ■ Inconel® 718 (Optional) ■ Hastelloy® C-276 (Optional) ■ Stainless Steel 15-5PH (Standard) ⟡ Titanium nitride coating is available on request.	(Wetted Parts Material) جنس اجزاء در ارتباط با سیال
■ Stainless Steel	(Housing Material) جنس بدنه
■ Mercury ■ Silicon Oil (Optional for sanitary applications)	(Filling Fluid) مایع پر کننده
■ 5-pin connector ■ 6-pin connector ■ 8-pin connector	(Electrical Connection) کانکشن الکتریکی
N/A	(Ingress Protection) IP درجه حفاظت
Without Display	(Display Indicator) نمایشگر
Without	(Functions) عملکردها
■ CE / European Community ■ NEPSI / China ■ RCQM / Global ■ CMC (China Metrology Certification) / China	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
Without	(Marine Approval) تاییدیه های صنایع دریایی
Without	(Explosion Protection Approval) تاییدیه های ضد انفجار
N/A	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Extruder ■ Blow molding ■ Chemical fiber Equipment ■ Plastic and Rubber manufacturing equipment ■ Measure and Control all kinds of melt fluid	(Application) کاربرد

نوع فشار	Gauge
محدوده فشار	0 – 350 bar, 0 – 500 bar
نوع خروجی	2 mV/V, 3.33 mV/V
کانکشن فرآیند	Male – M14 x 1.5, Male – 1/2"-20 UNF

محصولات پر فروش ترانسدیوسر فشار مذاب ZHYQ سری PT124G-112/112T/123/123T

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

Rigid Stem: 152 cm , Flexible Capillary: 460 cm

Ordering Code	Configuration	Pressure Range	Process Connection	Output Signal	Electrical Connection	Accuracy	Temperature Sensor
PT124G-123-350bar-M22-152/460-2mV/V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	M22 x 1.5	2 mV/V	5-pin	< ± 0.5 %FS	Without
PT124G-123-500bar-M14-152/460-2mV/V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	M14 x 1.5	2 mV/V	5-pin	< ± 0.5 %FS	Without
PT124G-123-350bar-1/2-152/460-3.33mV/V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	1/2″-20 UNF	3.33 mV/V	6-pin	< ± 0.5 %FS	Without
PT124G-123-700bar-1/2-152/460-3.33mV/V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	1/2″-20 UNF	3.33 mV/V	6-pin	< ± 0.5 %FS	Without
PT124G-123T-500bar-M14-152/460-2mV/V-5-1.0%-K	Rigid Stem + Flexible Capillary + Temperature Sensor	0 … 500 bar	M14 x 1.5	2 mV/V	5-pin	< ± 0.5 %FS	Thermocouple K
