سنسور فشار مذاب ZHYQ سری PT124G-111/111T/121/121T

375,000,000 ﷼

محدوده فشار

0 – 350 bar

0 – 500 bar

نوع خروجی

2 mV/V

3.33 mV/V

کانکشن فرآیند

Male - M14 x 1.5

Male - 1/2"-20 UNF

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: سنسور فشار مذاب برند: ZHYQ

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

سنسور فشار مذاب ZHYQ سری PT124G-111/111T/121/121T برای اندازه‌گیری فشار مواد مذاب در دستگاه‌های اکسترودر و فرآیندهای پلیمری طراحی شده است. مقاوم در برابر دمای بالا تا 400°C و قابل ارائه در مدل‌های مختلف با یا بدون سنسور دما.

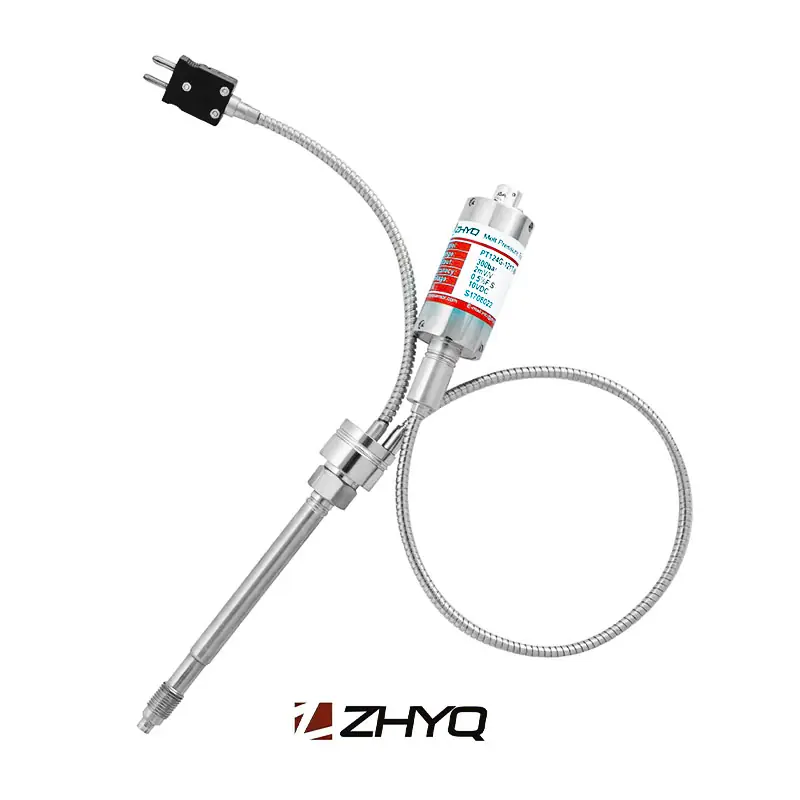

معرفی سنسور فشار مذاب ZHYQ سری PT124G-111/111T/121/121T

ترانسدیوسر فشار ZHYQ سری PT124G-111/111T/121/121T به منظور اندازه‌گیری فشار مواد مذاب در فرآیند اکستروژن طراحی و تولید شده است. این محصول از جمله سنسورهای فشار مذاب (Melt Pressure Sensors) قابل اعتماد و مقرون‌به‌صرفه برای استفاده در صنایع پلیمری و دستگاه‌های اکسترودر می‌باشد که قابلیت تحمل دمای مواد مذاب تا 400 درجه C° را دارد.
دقت اندازه‌گیری این سنسور برابر با 1.0%FS است که به‌صورت سفارشی تا 0.5%FS نیز قابل ارائه می‌باشد. سیگنال خروجی از نوع ولتاژی میلی‌ولت (2mV/V یا 3.33mV/V) با تغذیه 10VDC است و با اتصالات متنوع 5PIN، 6PIN، 8PIN و پورت‌های فشار M14×1.5، M22×1.5، 1/2UNF عرضه می‌شود.

این سری در چهار مدل مختلف زیر تولید می‌شود:

PT124G-111: دارای غلاف، بدون کپیلاری انعطاف‌پذیر، بدون سنسور دما
PT124G-111T: دارای غلاف، بدون کپیلاری، مجهز به سنسور دما (ترموکوپل K/J/E یا RTD PT100)
PT124G-121: دارای غلاف و کپیلاری انعطاف‌پذیر، بدون سنسور دما
PT124G-121T: دارای غلاف و کپیلاری، همراه با سنسور دما (ترموکوپل K/J/E یا RTD PT100)

طول غلاف (Rigid Stem) و کپیلاری (Flexible Capillary) در حالت استاندارد به ترتیب 152mm (6 اینچ) و 460mm (18 اینچ) بوده و بر اساس نیاز پروژه، در طول‌های سفارشی قابل ارائه است.

مزیت‌ها و ویژگی‌ها

طراحی اختصاصی برای فرآیند اکستروژن و تزریق مواد پلیمری
تحمل دمای بالا تا 400 درجه سانتی‌گراد
دقت بالا (1.0 درصد FS%) با امکان سفارش تا 0.5 درصد FS%
ساختار مقاوم با غلاف استیل ضدزنگ و کپیلاری انعطاف‌پذیر
قابلیت انتخاب مدل با یا بدون سنسور دما داخلی (ترموکوپل یا PT100)
سیگنال خروجی میلی‌ولتی دقیق و پایدار
تنوع در اتصالات فرآیندی و کانکشن‌های الکتریکی
نصب آسان در موقعیت‌های مختلف دستگاه‌های اکسترودر

کاربردها در صنایع

سنسور فشار مذاب ZHYQ سری PT124G-111/111T/121/121T به طور گسترده در صنایع پلیمری، لاستیک و پلاستیک برای پایش و کنترل فشار در خطوط تولید به کار می‌رود، از جمله:

اکسترودرهای فیلم و ورق پلاستیکی
ماشین‌آلات تزریق پلاستیک (Injection Molding)
تولید الیاف مصنوعی، مستربچ و کامپاندینگ
فرآیندهای فوم‌سازی و بازیافت مواد پلیمری
سیستم‌های مانیتورینگ فشار مواد مذاب در دماهای بالا

خدمات پس از فروش

کلیه محصولات برند ZHYQ از جمله سنسور فشار مذاب سری PT124G-111/111T/121/121T در مجموعه رکسنس (REXSENSE) با یک سال گارانتی تعویض و خدمات پس از فروش رسمی ارائه می‌شوند.
تیم پشتیبانی فنی رکسنس آماده است تا با بررسی شرایط فرآیند، مناسب‌ترین مدل از این سری را متناسب با نوع پلیمر، دمای کار و نیاز کنترلی پیشنهاد دهد.

جدول مشخصات فنی

در جدول زیر جزئیات فنی کامل سنسور فشار مذاب ZHYQ سری PT124G-111/111T/121/121T شامل محدوده فشار، نوع خروجی، دقت، محدوده دمای کاری و ابعاد غلاف درج شده است.

ZHYQ	برند
China	کشور سازنده
PT124G-111/111T/121/121T	سری یا مدل
Melt Pressure Transducer	نوع کالا
Strain Gauge (Wheatstone bridge)	(Technology) تکنولوژی
■ PT124G-111 → Rigid Stem ■ PT124G-111T → Rigid Stem + Temperature Sensor ■ PT124G-121 → Rigid Stem + Flexible Capillary ■ PT124G-121T → Rigid Stem + Flexible Capillary + Temperature Sensor	(Configuration) پیکر بندی
Gauge	(Pressure Type) نوع فشار
■ 0 … 35 bar to 0 … 2000 bar ⟡ Available Pressure Units : Bar , MPa , psi	(Pressure Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ 1.5 x FS	(Max. Overpressure) فشار مازاد
N/A	(Min. Burst Pressure) فشار انفجار
■ 2 mV/V / 4-wire ■ 3.33 mV/V / 4-wire	(Output Signal) سیگنال خروجی
■ 10 VDC	(Supply Voltage) ولتاژ تغذیه
350 ohms ± 10%	(Bridge Resistance) مقاومت پل
1000 Megaohms @ 50VDC	(Insulation Resistance) مقاومت عایق
■ < ± 1 %FS ■ < ± 0.5 %FS → (Optional)⟡ FS = Full scale ⟡ Including Linearity, Repeatability & Hysteresis	(Accuracy) دقت
≤ ± 0.2 %FS	(Repeatability) تکرار پذیری
NO	(Adjustable) قابل تنظیم
R-Cal : 80 %FS ± 1%	(Calibration Shunt) شنت کالیبراسون
N/A	(Resolution) رزولوشن
≤ 5 ms	(Response Time) زمان پاسخ دهی
■ Max. : 400 °C ■ Typical : 300 … 350 °C	(Media Temperature) دمای سیال
0 … +65 °C	(Ambient Temperature) دمای محیط
N/A	(Storage Temperature) دمای نگهداری
N/A	(Compensated Temperature) دمای جبران شده
■ Standard : 6″ / 15 mm ⟡ Custom rigid stem length is available on request.	(Rigid Stem) طول اِستِم بدون انعطاف
■ Standard : 18″ / 460 mm ⟡ Custom flexible capillary length is available on request.	(Flexible Capillary) طول کپیلاری قابل انعطاف
■ Male – M12 x 1.5 ■ Male – 1/2″-20 UNF ■ Male – M14 x 1.5 ■ Male – M18 x 1.5 ■ Male – M22 x 1.5 ■ Male – M28 x 1.5 ■ Male – G 3/4″ ■ Male – PF 3/8″	(Process Connection) اتصال فرآیند
PT124G-111T and PT124G-121T : ■ RTD (PT100) / 3-wire ■ Thermocouple (K) / 2-wire ■ Thermocouple (J) / 2-wire ■ Thermocouple (E) / 2-wire	(Temperature Sensor) نوع سنسور دما
■ Contact Diaphragm : ■ Inconel® 718 (Optional) ■ Hastelloy® C-276 (Optional) ■ Stainless Steel 15-5PH (Standard) ⟡ Titanium nitride coating is available on request.	(Wetted Parts Material) جنس اجزاء در ارتباط با سیال
■ Stainless Steel	(Housing Material) جنس بدنه
■ Mercury ■ Silicon Oil (Optional for sanitary applications)	(Filling Fluid) مایع پر کننده
■ 5-pin connector ■ 6-pin connector ■ 8-pin connector	(Electrical Connection) کانکشن الکتریکی
N/A	(Ingress Protection) IP درجه حفاظت
Without Display	(Display Indicator) نمایشگر
Without	(Functions) عملکردها
■ CE / European Community ■ NEPSI / China ■ RCQM / Global ■ CMC (China Metrology Certification) / China	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
Without	(Marine Approval) تاییدیه های صنایع دریایی
Without	(Explosion Protection Approval) تاییدیه های ضد انفجار
N/A	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Extruder ■ Blow molding ■ Chemical fiber Equipment ■ Plastic and Rubber manufacturing equipment ■ Measure and Control all kinds of melt fluid	(Application) کاربرد

نوع فشار	Gauge
محدوده فشار	0 – 350 bar, 0 – 500 bar
نوع خروجی	2 mV/V, 3.33 mV/V
کانکشن فرآیند	Male – M14 x 1.5, Male – 1/2"-20 UNF

محصولات پر فروش ترانسدیوسر فشار مذاب ZHYQ سری PT124G-111/111T/121/121T

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

Rigid Stem: 152 cm , Flexible Capillary: 460 cm

Ordering Code	Configuration	Pressure Range	Process Connection	Output Signal	Electrical Connection	Accuracy	Temperature Sensor
PT124G-121-350bar-M22-152/460-2mV/V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	M22 x 1.5	2 mV/V	5-pin	< ± 1.0 %FS	Without
PT124G-121-500bar-M14-152/460-2mV/V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	M14 x 1.5	2 mV/V	5-pin	< ± 1.0 %FS	Without
PT124G-121-350bar-1/2-152/460-3.33mV/V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	1/2″-20 UNF	3.33 mV/V	6-pin	< ± 1.0 %FS	Without
PT124G-121-700bar-1/2-152/460-3.33mV/V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	1/2″-20 UNF	3.33 mV/V	6-pin	< ± 1.0 %FS	Without
PT124G-121T-500bar-M14-152/460-2mV/V-5-1.0%-K	Rigid Stem + Flexible Capillary + Temperature Sensor	0 … 500 bar	M14 x 1.5	2 mV/V	5-pin	< ± 1.0 %FS	Thermocouple K
