سنسور فشار مذاب ZHYQ سری PT124G-113/113T/122/122T

375,000,000 ﷼

محدوده فشار

0 – 350 bar

0 – 500 bar

نوع خروجی

2 mV/V

3.33 mV/V

کانکشن فرآیند

Male - M14 x 1.5

Male - 1/2"-20 UNF

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: سنسور فشار مذاب برند: ZHYQ

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

ترانسدیوسر فشار مذاب بهداشتی ZHYQ سری PT124G-113/113T/122/122T با روغن سیلیکون مجاز (Food Grade Oil)، دقت ا 1.0 درصد FS% و مقاومت دمایی تا 260 درجه C° برای کاربرد در صنایع غذایی و دارویی طراحی شده است. قابل سفارش در مدل‌های مختلف با خروجی میلی‌ولت و سنسور دما.

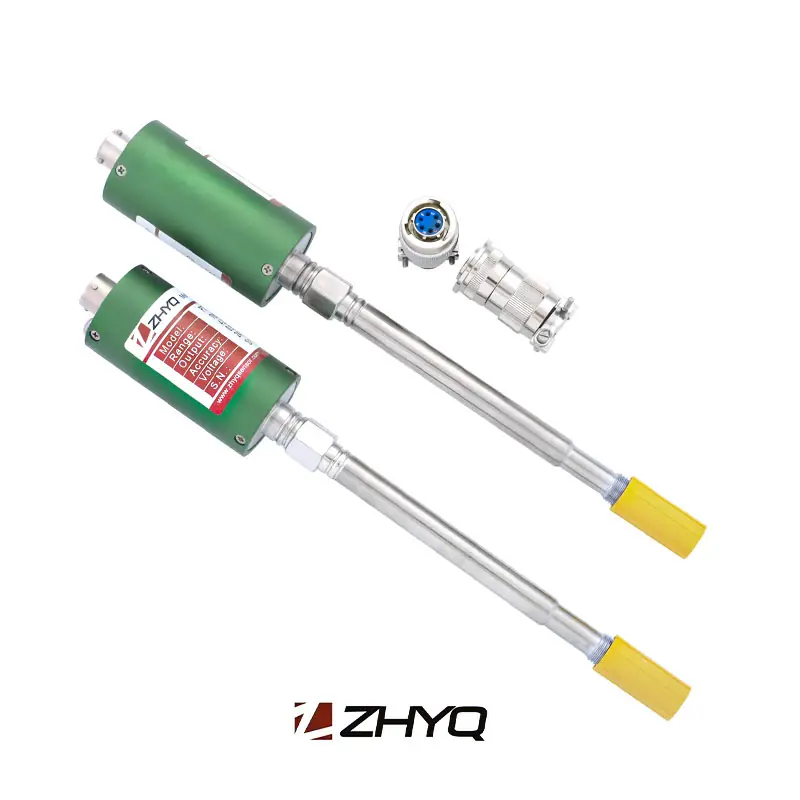

معرفی سنسور فشار مذاب ZHYQ سری PT124G-113/113T/122/122T

ترانسدیوسر فشار ZHYQ سری PT124G-113/113T/122/122T به منظور اندازه‌گیری فشار مواد مذاب در فرآیند اکستروژن طراحی شده است. در ساختار داخلی آن به جای جیوه از روغن سیلیکون مخصوص مورد تایید صنایع غذایی و داروسازی (Food Grade Oil) استفاده شده است. بنابراین این محصول از جمله سنسور های فشار مذاب (Melt) بهداشتی (Sanitary) دقیق و قابل اعتماد برای استفاده در صنایع غذایی و داروسازی می باشد که قابلیت تحمل دمای مواد مذاب تا 260 درجه سانتی گراد را دارد. دقت آن Accuracy: 1.0 %FS است که به صورت سفارشی تا 0.5 درصد FS% نیز در دسترس می باشد.

سیگنال خروجی این سنسور از نوع ولتاژی میلی ولت (millivolt output: 2 mV/V , 3.33 mV/V) با تغذیه 10 ولت DC است و با انواع کانکشن های الکتریکی 5PIN , 6PIN , 8PIN و پورت های فشار M14x1.5 ، M22x1.5 ، 1/2UNF و غیره در دسترس می باشد. از لحاظ نوع پیکربندی، این سری در 4 مدل زیر موجود می باشد.

1. سری PT124G-113 دارای غلاف ، بدون کپیلاری انعطاف پذیر ، بدون سنسور دما

2. سری PT124G-113T دارای غلاف ، بدون کپیلاری انعطاف پذیر ، همراه با سنسور دما از نوع ترموکوپل K , J , E یا RTD نوع PT100

3. سری PT124G-122 دارای غلاف ، همراه با کپیلاری انعطاف پذیر ، بدون سنسور دما

4. سری PT124G-122T دارای غلاف ، همراه با کپیلاری انعطاف پذیر ، همراه با سنسور دما از نوع ترموکوپل K , J , E یا RTD نوع PT100

طول غلاف (Rigid Stem) و کپیلاری انعطاف پذیر (Flexible Capillary) این سنسور در حالت استاندارد به ترتیب 152cm (حدود ″6 اینچ) و 460cm (حدود ″18 اینچ) است اما به صورت انتخابی در انواع سایز های مختلف نیز قابل سفارش می باشد.

مزایا و ویژگی‌ها

طراحی بهداشتی (Sanitary Design) با روغن سیلیکون مجاز برای صنایع غذایی و دارویی
تحمل دمای سیال تا 260 درجه سانتی‌گراد
دقت اندازه‌گیری بالا (1.0 درصد FS% – قابل سفارشی‌سازی تا 0.5 درصد FS%)
ساختار مقاوم و قابل اطمینان برای محیط‌های فرآیندی حساس
قابلیت انتخاب بین سنسور دمای ترموکوپل یا RTD PT100
نصب آسان با کپیلاری انعطاف‌پذیر در فضاهای محدود
سازگاری با اتصالات استاندارد فرآیندهای اکستروژن و تجهیزات کنترلی مختلف

کاربردها در صنایع

این مدل از سنسور فشار مذاب برای محیط‌هایی طراحی شده که رعایت اصول بهداشتی و دمای بالا اهمیت ویژه دارد. از جمله کاربردها:

صنایع غذایی (Food Processing): اندازه‌گیری فشار در تولید شکلات، کارامل، خمیرهای غلیظ و محصولات چرب
صنایع دارویی (Pharmaceutical Production): کنترل فشار در تولید قرص، ژل و ترکیبات نیمه‌جامد
تجهیزات اکستروژن بهداشتی برای بسته‌بندی مواد غذایی و دارویی
خطوط تولید فیلم و پوشش‌های خوراکی یا دارویی

خدمات پس از فروش

کلیه محصولات ZHYQ چین عرضه‌شده توسط مجموعه REXSENSE دارای یک سال گارانتی و خدمات پس از فروش رسمی هستند.
همچنین تیم فنی رکسنس آماده ارائه مشاوره در انتخاب مدل مناسب بر اساس نوع سیال، دما، فشار کاری و الزامات بهداشتی هر صنعت می‌باشد.

جدول مشخصات فنی

در جدول زیر می‌توانید مشخصات فنی کامل سنسور فشار مذاب ZHYQ سری PT124G-113/113T/122/122T شامل محدوده فشار، نوع خروجی، دقت، جنس دیافراگم و اتصالات فرآیندی را مشاهده کنید.

ZHYQ	برند
China	کشور سازنده
PT124G-113/113T/122/122T	سری یا مدل
Melt Pressure Transducer	نوع کالا
Strain Gauge (Wheatstone bridge)	(Technology) تکنولوژی
■ PT124G-113 → Rigid Stem ■ PT124G-113T → Rigid Stem + Temperature Sensor ■ PT124G-122 → Rigid Stem + Flexible Capillary ■ PT124G-122T → Rigid Stem + Flexible Capillary + Temperature Sensor	(Configuration) پیکر بندی
Gauge	(Pressure Type) نوع فشار
■ 0 … 35 bar to 0 … 2000 bar ⟡ Available Pressure Units : Bar , MPa , psi	(Pressure Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ 1.5 x FS	(Max. Overpressure) فشار مازاد
N/A	(Min. Burst Pressure) فشار انفجار
■ 2 mV/V / 4-wire ■ 3.33 mV/V / 4-wire	(Output Signal) سیگنال خروجی
■ 10 VDC	(Supply Voltage) ولتاژ تغذیه
350 ohms ± 10%	(Bridge Resistance) مقاومت پل
1000 Megaohms @ 50VDC	(Insulation Resistance) مقاومت عایق
■ < ± 1 %FS ■ < ± 0.5 %FS → (Optional)⟡ FS = Full scale ⟡ Including Linearity, Repeatability & Hysteresis	(Accuracy) دقت
≤ ± 0.2 %FS	(Repeatability) تکرار پذیری
NO	(Adjustable) قابل تنظیم
R-Cal : 80 %FS ± 1%	(Calibration Shunt) شنت کالیبراسون
N/A	(Resolution) رزولوشن
≤ 5 ms	(Response Time) زمان پاسخ دهی
0 … 260 °C	(Media Temperature) دمای سیال
0 … +65 °C	(Ambient Temperature) دمای محیط
N/A	(Storage Temperature) دمای نگهداری
N/A	(Compensated Temperature) دمای جبران شده
■ Standard : 6″ / 15 mm ⟡ Custom rigid stem length is available on request.	(Rigid Stem) طول اِستِم بدون انعطاف
■ Standard : 18″ / 460 mm ⟡ Custom flexible capillary length is available on request.	(Flexible Capillary) طول کپیلاری قابل انعطاف
■ Male – M12 x 1.5 ■ Male – 1/2″-20 UNF ■ Male – M14 x 1.5 ■ Male – M18 x 1.5 ■ Male – M22 x 1.5 ■ Male – M28 x 1.5 ■ Male – G 3/4″ ■ Male – PF 3/8″	(Process Connection) اتصال فرآیند
PT124G-113T and PT124G-122T : ■ RTD (PT100) / 3-wire ■ Thermocouple (K) / 2-wire ■ Thermocouple (J) / 2-wire ■ Thermocouple (E) / 2-wire	(Temperature Sensor) نوع سنسور دما
■ Contact Diaphragm : ■ Inconel® 718 (Optional) ■ Hastelloy® C-276 (Optional) ■ Stainless Steel 15-5PH (Standard) ⟡ Titanium nitride coating is available on request.	(Wetted Parts Material) جنس اجزاء در ارتباط با سیال
■ Stainless Steel	(Housing Material) جنس بدنه
■ Silicon Oil (Food Grade Oil for sanitary applications)	(Filling Fluid) مایع پر کننده
■ 5-pin connector ■ 6-pin connector ■ 8-pin connector	(Electrical Connection) کانکشن الکتریکی
N/A	(Ingress Protection) IP درجه حفاظت
Without Display	(Display Indicator) نمایشگر
Without	(Functions) عملکردها
■ CE / European Community ■ NEPSI / China ■ RCQM / Global ■ CMC (China Metrology Certification) / China	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
Without	(Marine Approval) تاییدیه های صنایع دریایی
Without	(Explosion Protection Approval) تاییدیه های ضد انفجار
N/A	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Extruder ■ Blow molding ■ Medicine & Food process equipment ■ Drinking water environmental monitoring occasion ■ Measure and Control all kinds of melt fluid	(Application) کاربرد

نوع فشار	Gauge
محدوده فشار	0 – 350 bar, 0 – 500 bar
نوع خروجی	2 mV/V, 3.33 mV/V
کانکشن فرآیند	Male – M14 x 1.5, Male – 1/2"-20 UNF

محصولات پر فروش ترانسدیوسر فشار مذاب ZHYQ سری PT124G-113/113T/122/122T

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

Rigid Stem: 152 cm , Flexible Capillary: 460 cm

Ordering Code	Configuration	Pressure Range	Process Connection	Output Signal	Electrical Connection	Accuracy	Temperature Sensor
PT124G-122-350bar-M22-152/460-2mV/V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	M22 x 1.5	2 mV/V	5-pin	< ± 1.0 %FS	Without
PT124G-122-500bar-M14-152/460-2mV/V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	M14 x 1.5	2 mV/V	5-pin	< ± 1.0 %FS	Without
PT124G-122-350bar-1/2-152/460-3.33mV/V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	1/2″-20 UNF	3.33 mV/V	6-pin	< ± 1.0 %FS	Without
PT124G-122-700bar-1/2-152/460-3.33mV/V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	1/2″-20 UNF	3.33 mV/V	6-pin	< ± 1.0 %FS	Without
PT124G-122T-500bar-M14-152/460-2mV/V-5-1.0%-K	Rigid Stem + Flexible Capillary + Temperature Sensor	0 … 500 bar	M14 x 1.5	2 mV/V	5-pin	< ± 1.0 %FS	Thermocouple K
