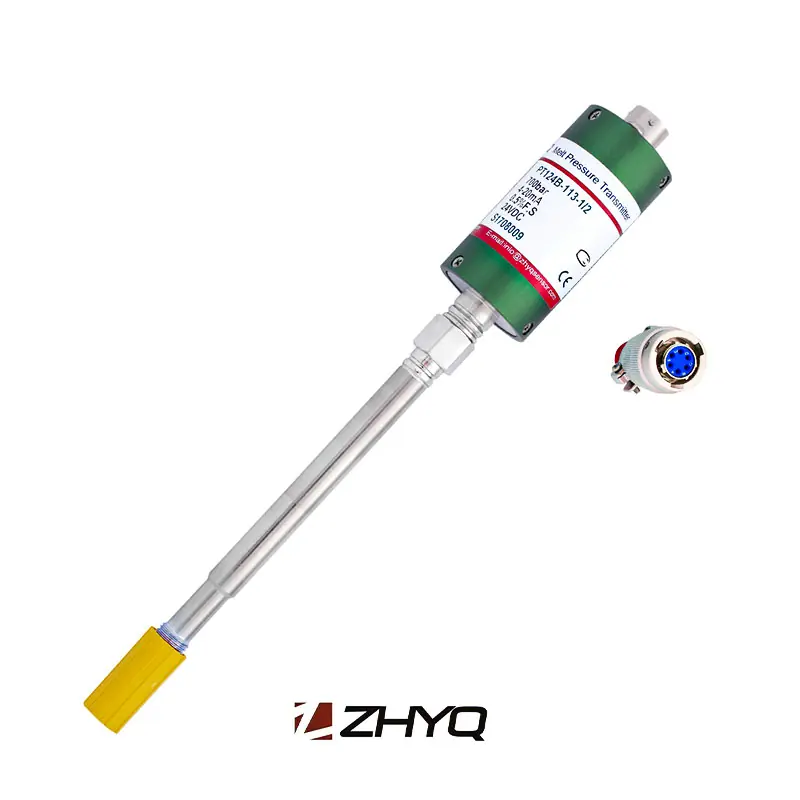

سنسور فشار مذاب ZHYQ سری PT124B-113/113T/122/122T

375,000,000 ﷼

محدوده فشار

0 – 350 bar

0 – 500 bar

نوع خروجی

4 – 20 mA

0 – 10 VDC

0 – 5 VDC

کانکشن فرآیند

Male - M14 x 1.5

Male - 1/2"-20 UNF

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: سنسور فشار مذاب برند: ZHYQ

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

سنسور فشار مذاب ZHYQ سری PT124B-113/113T/122/122T با طراحی بهداشتی و استفاده از روغن Food Grade، گزینه‌ای ایده‌آل برای اندازه‌گیری دقیق فشار مواد مذاب در صنایع غذایی، داروسازی و پلیمری است. این ترانسمیتر قابلیت تحمل دما تا 260 درجه C° و خروجی‌های استاندارد صنعتی را ارائه می‌دهد.

معرفی سنسور فشار مذاب ZHYQ سری PT124B-113/113T/122/122T

ترانسمیتر فشار ZHYQ سری PT124B-113/113T/122/121T به منظور اندازه‌گیری فشار مواد مذاب در فرآیند اکستروژن طراحی شده است. در ساختار داخلی آن به جای جیوه از روغن سیلیکون مخصوص مورد تأیید صنایع غذایی و داروسازی (Food Grade Oil) استفاده شده است. بنابراین این محصول از جمله سنسورهای فشار مذاب (Melt Pressure Sensor) بهداشتی و دقیق برای استفاده در خطوط تولید مواد غذایی و دارویی است که قابلیت تحمل دمای مواد مذاب تا 260 درجه سانتی‌گراد را دارد.

دقت اندازه‌گیری این مدل 1.0 درصد FS% است که به‌صورت سفارشی تا 0.5 درصد FS% نیز قابل سفارش می‌باشد.
سیگنال خروجی از نوع جریانی و ولتاژی (Output: 4 … 20 mA , 0 … 5 VDC , 0 … 10 VDC) با تغذیه 24 ولت DC است و در انواع کانکتورهای 5PIN، 6PIN، 8PIN و پورت‌های فشار M14x1.5، M22x1.5 و 1/2UNF عرضه می‌شود.
این سری در چهار مدل مختلف شامل 113، 113T، 122 و 122T ارائه شده که تفاوت آن‌ها در وجود یا عدم وجود کپیلاری انعطاف‌پذیر و سنسور دما است.

1. سری PT124B-113 دارای غلاف ، بدون کپیلاری انعطاف پذیر ، بدون سنسور دما

2. سری PT124B-113T دارای غلاف ، بدون کپیلاری انعطاف پذیر ، همراه با سنسور دما از نوع ترموکوپل K , J , E یا RTD نوع PT100

3. سری PT124B-122 دارای غلاف ، همراه با کپیلاری انعطاف پذیر ، بدون سنسور دما

4. سری PT124B-122T دارای غلاف ، همراه با کپیلاری انعطاف پذیر ، همراه با سنسور دما از نوع ترموکوپل K , J , E یا RTD نوع PT100

طول غلاف (Rigid Stem) و کپیلاری انعطاف پذیر (Flexible Capillary) این سنسور در حالت استاندارد به ترتیب 152cm (حدود ″6 اینچ) و 460cm (حدود ″18 اینچ) است اما به صورت انتخابی در انواع سایز های مختلف نیز قابل سفارش می باشد.

مزیت‌ها و ویژگی‌ها

طراحی بهداشتی با روغن سیلیکون Food Grade مناسب صنایع حساس غذایی و داروسازی
تحمل دمای بالا تا 260 درجه C° برای محیط‌های دارای مواد مذاب
گزینه‌های متنوع در پیکربندی الکتریکی و مکانیکی (پورت، کانکتور، طول غلاف و کپیلاری)
قابلیت اندازه‌گیری هم‌زمان فشار و دما در مدل‌های دارای ترموکوپل یا RTD
پایداری طولانی‌مدت و خطای بسیار پایین در شرایط کاری سخت
سازگاری با اغلب سیستم‌های کنترل و اکسترودرهای صنعتی
قابل انتخاب در دقت‌های مختلف (Accuracy: 0.5 %FS, 1.0 %FS) بر اساس نیاز پروژه

کاربردها در صنایع

سنسور فشار مذاب ZHYQ سری PT124B-113/113T/122/122T به‌طور ویژه در فرآیندهایی که دقت و بهداشت اهمیت بالایی دارند به کار می‌رود. از جمله:

صنایع غذایی (Food Processing): خطوط اکستروژن، تولید شکلات، مواد بسته‌بندی و پلیمرهای خوراکی
صنایع داروسازی (Pharmaceutical): کنترل فشار در فرآیند تولید قرص، کپسول و مواد تزریقی
صنایع شیمیایی حساس – کنترل فشار مواد ویسکوز یا خورنده در دماهای بالا
ماشین‌آلات تولید فیلم، الیاف و رزین

خدمات پس از فروش

کلیه محصولات ZHYQ چین عرضه‌شده در مجموعه REXSENSE دارای یک سال گارانتی و خدمات پس از فروش تخصصی می‌باشند.
تیم فنی رکسنس آماده ارائه مشاوره پیش از خرید، بررسی سازگاری فنی با سیستم اکسترودر شما، و پشتیبانی در مراحل نصب و راه‌اندازی است.

جدول مشخصات فنی

برای مشاهده جزئیات کامل محدوده فشار، دقت عملکرد، سیگنال‌های خروجی و اتصالات، جدول مشخصات فنی زیر را بررسی کنید.

ZHYQ	برند
China	کشور سازنده
PT124B-113/113T/122/122T	سری یا مدل
Melt Pressure Transmitter	نوع کالا
Strain Gauge (Wheatstone bridge)	(Technology) تکنولوژی
■ PT124B-113 → Rigid Stem ■ PT124B-113T → Rigid Stem + Temperature Sensor ■ PT124B-122 → Rigid Stem + Flexible Capillary ■ PT124B-122T → Rigid Stem + Flexible Capillary + Temperature Sensor	(Configuration) پیکر بندی
Gauge	(Pressure Type) نوع فشار
■ 0 … 35 bar to 0 … 2000 bar ⟡ Available Pressure Units : Bar , MPa , psi	(Pressure Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ 1.5 x FS	(Max. Overpressure) فشار مازاد
N/A	(Min. Burst Pressure) فشار انفجار
■ 4 … 20 mA / 2-wire ■ 0 … 5 VDC / 4-wire ■ 0 … 10 VDC / 4-wire	(Output Signal) سیگنال خروجی
■ 24 VDC (12 … 36 VDC)	(Supply Voltage) ولتاژ تغذیه
350 ohms ± 10%	(Bridge Resistance) مقاومت پل
1000 Megaohms @ 50VDC	(Insulation Resistance) مقاومت عایق
■ < ± 1 %FS ■ < ± 0.5 %FS → (Optional)⟡ FS = Full scale ⟡ Including Linearity, Repeatability & Hysteresis	(Accuracy) دقت
≤ ± 0.2 %FS	(Repeatability) تکرار پذیری
YES ■ Method 1 : External Auto-zero (Remote) → Typical ■ Method 2 : Button Auto-zero (Button “Z”) → Optional ■ Method 3 : Zero and Span adjustment via Potentiometers → Typical ⟡ For 4-20 mA output sensor, All above three methods are available ! ⟡ For 0-10 VDC output sensor, ONLY Method 3 is available! ⟡ For mV output sensor, All above three methods are NOT available ! (BUT it can be clear by the matched indicator)	(Adjustable) قابل تنظیم
R-Cal : 80 %FS ± 1%	(Calibration Shunt) شنت کالیبراسون
N/A	(Resolution) رزولوشن
≤ 5 ms	(Response Time) زمان پاسخ دهی
0 … 260 °C	(Media Temperature) دمای سیال
0 … +65 °C	(Ambient Temperature) دمای محیط
N/A	(Storage Temperature) دمای نگهداری
N/A	(Compensated Temperature) دمای جبران شده
■ Standard : 6″ / 15 mm ⟡ Custom rigid stem length is available on request.	(Rigid Stem) طول اِستِم بدون انعطاف
■ Standard : 18″ / 460 mm ⟡ Custom flexible capillary length is available on request.	(Flexible Capillary) طول کپیلاری قابل انعطاف
■ Male – M12 x 1.5 ■ Male – 1/2″-20 UNF ■ Male – M14 x 1.5 ■ Male – M18 x 1.5 ■ Male – M22 x 1.5 ■ Male – M28 x 1.5 ■ Male – G 3/4″ ■ Male – PF 3/8″	(Process Connection) اتصال فرآیند
PT124B-113T and PT124B-122T : ■ RTD (PT100) / 3-wire ■ Thermocouple (K) / 2-wire ■ Thermocouple (J) / 2-wire ■ Thermocouple (E) / 2-wire	(Temperature Sensor) نوع سنسور دما
■ Contact Diaphragm : ■ Inconel® 718 (Optional) ■ Hastelloy® C-276 (Optional) ■ Stainless Steel 15-5PH (Standard) ⟡ Titanium nitride coating is available on request.	(Wetted Parts Material) جنس اجزاء در ارتباط با سیال
■ Stainless Steel	(Housing Material) جنس بدنه
■ Silicon Oil (Food Grade Oil for sanitary applications)	(Filling Fluid) مایع پر کننده
■ 5-pin connector ■ 6-pin connector ■ 8-pin connector	(Electrical Connection) کانکشن الکتریکی
N/A	(Ingress Protection) IP درجه حفاظت
Without Display	(Display Indicator) نمایشگر
■ Zero and Span adjustment via Potentiometers → Typical ■ External Auto-zero (Remote) → Optional ■ Button Auto-zero (Button “Z”) → Optional	(Functions) عملکردها
■ CE / European Community ■ NEPSI / China ■ RCQM / Global ■ CMC (China Metrology Certification) / China	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
Without	(Marine Approval) تاییدیه های صنایع دریایی
Without	(Explosion Protection Approval) تاییدیه های ضد انفجار
N/A	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Extruder ■ Blow molding ■ Medicine & Food process equipment ■ Drinking water environmental monitoring occasion ■ Measure and Control all kinds of melt fluid	(Application) کاربرد

نوع فشار	Gauge
محدوده فشار	0 – 350 bar, 0 – 500 bar
نوع خروجی	4 – 20 mA, 0 – 10 VDC, 0 – 5 VDC
کانکشن فرآیند	Male – M14 x 1.5, Male – 1/2"-20 UNF

محصولات پر فروش ترانسمیتر فشار مذاب ZHYQ سری PT124B-113/113T/122/122T

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

Rigid Stem: 152 cm , Flexible Capillary: 460 cm

Ordering Code	Configuration	Pressure Range	Process Connection	Output Signal	Electrical Connection	Accuracy	Temperature Sensor
PT124B-122-350bar-M14-152/460-4-20mA-5-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	M14 x 1.5	4 … 20 mA	5-pin	< ± 1.0 %FS	Without
PT124B-122-350bar-1/2-152/460-4-20mA-6-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	1/2″-20 UNF	4 … 20 mA	6-pin	< ± 1.0 %FS	Without
PT124B-122-350bar-M22-152/460-4-20mA-5-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	M22 x 1.5	4 … 20 mA	5-pin	< ± 1.0 %FS	Without
PT124B-122-500bar-M14-152/460-4-20mA-5-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	M14 x 1.5	4 … 20 mA	5-pin	< ± 1.0 %FS	Without
PT124B-122-500bar-1/2-152/460-4-20mA-6-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	1/2″-20 UNF	4 … 20 mA	6-pin	< ± 1.0 %FS	Without
PT124B-122-500bar-M22-152/460-4-20mA-5-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	M22 x 1.5	4 … 20 mA	5-pin	< ± 1.0 %FS	Without
PT124B-122-700bar-M14-152/460-4-20mA-5-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	M14 x 1.5	4 … 20 mA	5-pin	< ± 1.0 %FS	Without
PT124B-122-700bar-1/2-152/460-4-20mA-6-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	1/2″-20 UNF	4 … 20 mA	6-pin	< ± 1.0 %FS	Without
PT124B-122-350bar-M14-152/460-0-10V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	M14 x 1.5	0 … 10 VDC	5-pin	< ± 1.0 %FS	Without
PT124B-122-350bar-1/2-152/460-0-10V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 350 bar	1/2″-20 UNF	0 … 10 VDC	6-pin	< ± 1.0 %FS	Without
PT124B-122-500bar-M14-152/460-0-10V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	M14 x 1.5	0 … 10 VDC	5-pin	< ± 1.0 %FS	Without
PT124B-122-500bar-1/2-152/460-0-10V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 500 bar	1/2″-20 UNF	0 … 10 VDC	6-pin	< ± 1.0 %FS	Without
PT124B-122-700bar-M14-152/460-0-10V-5-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	M14 x 1.5	0 … 10 VDC	5-pin	< ± 1.0 %FS	Without
PT124B-122-700bar-1/2-152/460-0-10V-6-1.0%	Rigid Stem + Flexible Capillary	0 … 700 bar	1/2″-20 UNF	0 … 10 VDC	6-pin	< ± 1.0 %FS	Without
