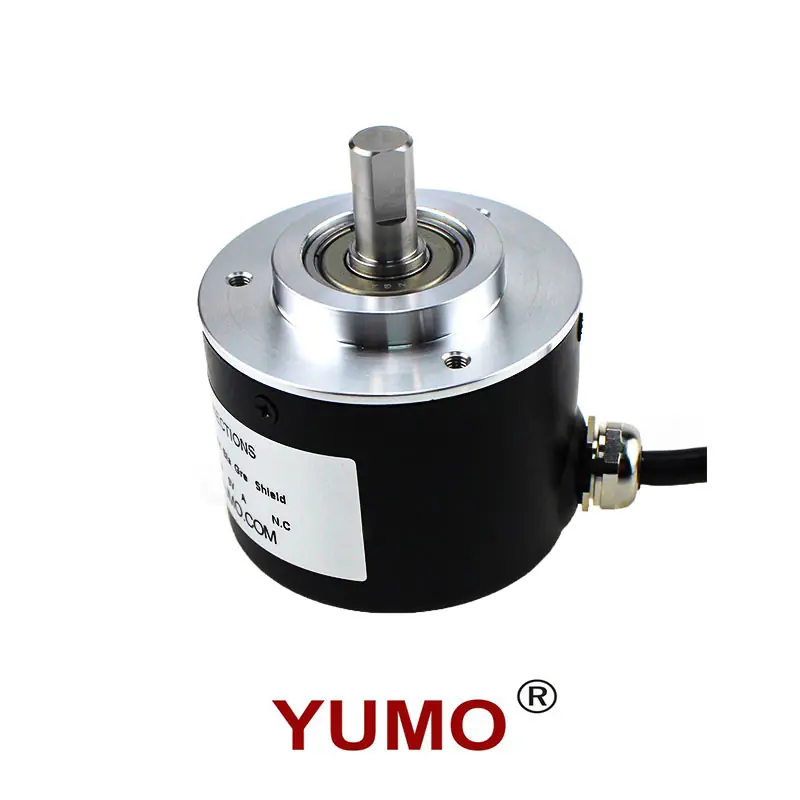

انکودر YUMO سری E50S8

7%

قیمت اصلی 42,500,000 ﷼ بود.قیمت فعلی 39,500,000 ﷼ است.

رزولوشن

50

100

360

500

1000

منبع تغذیه

5 VDC

12 – 24 VDC

نوع خروجی

Line driver

Totem pole

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: انکودر برند: YUMO

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

روتاری انکودر افزایشی YUMO سری E50S8 با طراحی مشابه آتونیکس E50S، دارای بدنه 50mm و شفت 8mm بوده و عملکردی دقیق و اقتصادی در کاربردهای صنعتی ارائه می‌دهد.

معرفی انکودر YUMO سری E50S8

روتاری انکودر YUMO سری E50S8 یکی از مدل‌های پرکاربرد برند YUMO است که از نظر طراحی و عملکرد، کاملاً مشابه با انکودر آتونیکس سری E50S می‌باشد. این مدل از نوع شفت (Shaft Type) با قطر محور 8 میلی‌متر طراحی شده و برای اندازه‌گیری زاویه، موقعیت، سرعت و شتاب در سیستم‌های صنعتی استفاده می‌شود.

ساختار مکانیکی و طراحی مقاوم

انکودر افزایشی YUMO سری E50S8 دارای بدنه‌ای به قطر 50mm بوده و از مواد مقاوم در برابر ضربه و لرزش ساخته شده است. طراحی دقیق محور و بلبرینگ‌های داخلی، عملکردی پایدار و دقت بالا را در شرایط کاری سخت تضمین می‌کند. اتصال مکانیکی ساده و ابعاد استاندارد باعث می‌شود بتوان آن را به راحتی جایگزین مدل‌های مشابه برند آتونیکس کرد.

عملکرد و خروجی سیگنال

این انکودر افزایشی با رزولوشن‌های متنوع از 100 تا 5000 پالس بر دور در دسترس است و از خروجی‌های استاندارد صنعتی مانند NPN، PNP و Line Driver پشتیبانی می‌کند. سیگنال خروجی پایدار و سازگاری کامل با کنترلرهای PLC، درایوها و سیستم‌های کنترل حرکتی، از مزیت‌های اصلی این مدل محسوب می‌شود.

مقایسه با انکودر آتونیکس سری E50S

از نظر عملکرد و کیفیت، انکودر YUMO E50S8 شباهت زیادی با مدل E50S آتونیکس دارد. هر دو مدل دارای بدنه 50mm و محور 8mm بوده و برای کاربردهای یکسانی طراحی شده‌اند. تفاوت اصلی در قیمت اقتصادی‌تر YUMO است که گزینه‌ای مناسب برای پروژه‌هایی با بودجه محدود اما نیاز به دقت بالا به شمار می‌رود.

کاربرد در صنایع مختلف

این انکودر در صنایع گوناگون از جمله موارد زیر کاربرد دارد:

ماشین‌آلات بسته‌بندی و چاپ
سیستم‌های شمارش و اندازه‌گیری موقعیت
تجهیزات CNC و رباتیک
خطوط تولید و کنترل حرکت

خدمات پس از فروش و اصالت کالا

تمامی مدل‌های انکودر YUMO سری E50S8 ارائه‌شده توسط فروشگاه REXSENSE به صورت مستقیم و با تضمین اصالت عرضه می‌شوند. همچنین، کلیه خدمات پس از فروش محصولات YUMO چین توسط مجموعه رکسنس پشتیبانی می‌شود تا کاربران از مشاوره فنی و پشتیبانی کامل بهره‌مند گردند.

جدول مشخصات فنی

در جدول زیر می‌توانید مشخصات فنی و پارامترهای عملکردی مدل‌های مختلف انکودر YUMO سری E50S8 را مشاهده نمایید.

YUMO	برند
China	کشور سازنده
E50S8 Series	سری یا مدل
■ Rotary Encoder	نوع کالا
■ Incremental	(Measurement Type) نوع اندازه‌گیری
■ Ø = 50 mm	(Encoder Diameter) قطر انکودر
■ E50S → Shaft Type (External)	(Design) نوع طراحی
External : ■ Ø = 8 mm	(Shaft Diameter) قطر شفت
Pulse Per 1 Revolution (PPR) : 1, 2, 5, 10, 12, 15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100, 120, 150, 192, 200, 240, 250, 256, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3000, 3600, 5000, 6000, 8000	(Resolution or Pulse/Revolution) رزولوشن
■ 2 → A , B ■ 3 → A , B , Z ■ 4 → A , B , A¯, B¯ ■ 6 → A , B , Z , A¯, B¯, Z¯	(Output Phase) فاز خروجی
Phase difference between A and B: T/4 ± T/8 (T = 1 cycle of A phase)	(Phase Difference of Output) اختلاف فاز خروجی
■ T → Totem pole output ■ N → NPN open collector output ■ V → Voltage output ■ L → Line driver output	(Control Output) خروجی کنترلی
■ 5 → 5 VDC ± 5% ■ 24 → 12-24 VDC ± 5%	(Power Supply) منبع تغذیه
■ ≤ 80 mA ■ Line driver output : ≤ 150 mA	(Current Consumption) جریان مصرفی
N/A	(Insulation Resistance) مقاومت عایق
N/A	(Dielectric Strength) مقاومت دی الکتریک
Response time (Rise/Fall) : ■ Totem pole output → Max. 1 µs ■ NPN open collector output → Max. 1 µs ■ Voltage output → Max. 1 µs ■ Line driver output → Max. 200 ns	(Response Time) زمان پاسخ دهی
300 kHz	(Max. Response Frequency) حداکثر پاسخ فرکانسی
-30 … +85 °C	(Ambient Temperature) دمای محیط
-35 … +95 °C	(Storage Temperature) دمای نگهداری
N/A	(Ambient Humidity) رطوبت محیط
N/A	(Storage Humidity) رطوبت نگهداری
■ < 0.01 Nm	(Starting Torque) گشتاور راه اندازی
■ 4×10^-8 kg·m²	(Moment of Inertia) ممان اینرسی
■ Radial : 60 N ■ Axial: 30 N	(Shaft Loading) بار قابل تحمل شفت
■ 6,000 rpm	(Max. Allowable Revolution) حداکثر دور مجاز
10 G (10 … 2000 Hz)	(Vibration) مقاومت در برابر لرزش
50 G / 11 ms	(Shock) مقاومت در برابر شوک
■ No mark → Cable type ■ C → Axial Cable Connector type ■ CR → Axial Connector type ■ CS → Radial Connector type	(Electrical Connection) کانکشن الکتریکی
■ IP51	(Ingress Protection) IP درجه حفاظت
■ Ø 8 mm coupling ■ Bracket	(Accessory) لوازم جانبی
Approx. 250 g	(Weight) وزن
■ CE / European Community	(Scope Approval) تاییدیه های منطقه ایی
Without	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Distance determination ■ Speed determination ■ Linear position determination	(Application) کاربرد

رزولوشن	50, 100, 360, 500, 1000
منبع تغذیه	5 VDC, 12 – 24 VDC
نوع خروجی	Line driver, Totem pole

محصولات پر فروش انکودر YUMO سری E50S8

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

Shaft Type (E50S) – Ø = 50 mm

Ordering Code	Type	Shaft Diameter	Resolution (P/R)	Output Phase	Control Output	Power Supply
E50S8-100-3-T-24	Shaft Type	Ø = 8 mm	100	A, B, Z	Totem Pole	12 … 24 VDC
E50S8-360-3-T-24	Shaft Type	Ø = 8 mm	360	A, B, Z	Totem Pole	12 … 24 VDC
E50S8-500-3-T-24	Shaft Type	Ø = 8 mm	500	A, B, Z	Totem Pole	12 … 24 VDC
E50S8-1000-3-T-24	Shaft Type	Ø = 8 mm	1000	A, B, Z	Totem Pole	12 … 24 VDC
E50S8-100-6-L-5	Shaft Type	Ø = 8 mm	100	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E50S8-360-6-L-5	Shaft Type	Ø = 8 mm	360	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E50S8-500-6-L5	Shaft Type	Ø = 8 mm	500	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E50S8-1000-6-L-5	Shaft Type	Ø = 8 mm	1000	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
