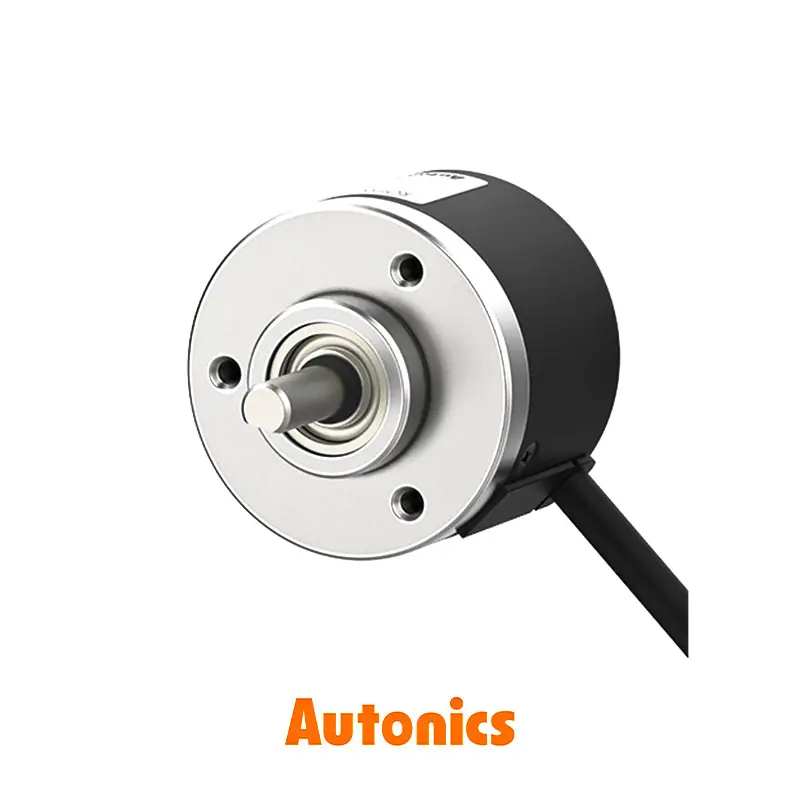

انکودر آتونیکس سری E40

59,000,000 ﷼

رزولوشن

50

100

360

500

1000

منبع تغذیه

5 VDC

12 – 24 VDC

نوع خروجی

Line driver

Totem pole

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: انکودر برند: Autonics

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

روتاری انکودر آتونیکس سری E40 با طراحی فشرده، دقت بالا و خروجی‌های متنوع، گزینه‌ای ایده‌آل برای کاربردهای موقعیت‌یابی و کنترل سرعت در سیستم‌های صنعتی است.

معرفی انکودر آتونیکس سری E40

روتاری انکودر آتونیکس سری E40 یکی از محبوب‌ترین و پرفروش‌ترین انکودرهای صنعتی در جهان است. این سری با بدنه‌ای به قطر 40 میلی‌متر طراحی شده که آن را برای نصب در فضاهای کوچک و محدود ایده‌آل می‌سازد. ممان اینرسی پایین شفت باعث کاهش تأثیر چرخش تجهیزات متصل شده و عملکردی نرم و دقیق را تضمین می‌کند.

انکودرهای سری E40 آتونیکس در مدل‌های مختلف با قطر شفت، نوع اتصال و رزولوشن‌های متنوع ارائه می‌شوند تا پاسخ‌گوی نیازهای گوناگون در سیستم‌های موقعیت‌یابی، شمارش و کنترل سرعت باشند. کیفیت ساخت بالا، طول عمر زیاد و پایداری در شرایط محیطی سخت، این محصول را به انتخابی مطمئن برای اتوماسیون صنعتی تبدیل کرده است.

ویژگی‌ها و مزایای انکودر افزایشی آتونیکس سری E40

قطر کوچک 40 میلی‌متری مناسب نصب در فضاهای محدود
ممان اینرسی پایین برای چرخش روان و دقیق
دقت بالا و عملکرد پایدار در سرعت‌های بالا
ارائه در مدل‌های شفت، هالو شفت و بلایند هالو شفت
رزولوشن‌های متنوع از چند ده تا هزاران پالس بر دور (PPR)
مقاومت در برابر شوک و لرزش با درجه حفاظت بالا (IP)
خروجی‌های مختلف از جمله Line Driver، Voltage و Open Collector

مدل‌های مختلف سری E40

سری E40 آتونیکس در سه مدل اصلی تولید می‌شود:

■ E40S → نوع شفت (Shaft Type) – انکودر با محور خارجی

■ E40H → نوع هالو شفت (Hollow Shaft Type) – نصب مستقیم روی محور

■ E40HB → نوع بلایند هالو شفت (Blind Hollow Shaft Type) – با طراحی فشرده‌تر برای فضاهای تنگ

هر مدل با رزولوشن‌های مختلف و خروجی‌های کنترلی گوناگون قابل سفارش است.

کاربردهای صنعتی

سیستم‌های کنترل موقعیت و سرعت در ماشین‌آلات صنعتی
رباتیک و اتوماسیون خطوط تولید
دستگاه‌های بسته‌بندی، چاپ و CNC
اندازه‌گیری و کنترل حرکت در تجهیزات دقیق
شمارش چرخش شفت در موتورهای الکتریکی و گیربکس‌ها

خدمات پس از فروش

کلیه خدمات پس از فروش محصولات Autonics اصل کره جنوبی توسط مجموعه REXSENSE تحت مجوز رسمی ابزار دقیق آرون کنترل ارائه می‌شود. تمام انکودرهای آتونیکس عرضه‌شده در فروشگاه رکسنس دارای تضمین اصالت و پشتیبانی فنی تخصصی هستند.

جدول مشخصات فنی

در جدول زیر مشخصات فنی کامل مدل‌های سری E40 از جمله نوع نصب، قطر شفت، رزولوشن، نوع خروجی، ولتاژ تغذیه و کلاس حفاظتی آورده شده است.

Autonics	برند
South Korea	کشور سازنده
E40 Series	سری یا مدل
■ Rotary Encoder	نوع کالا
■ Incremental	(Measurement Type) نوع اندازه‌گیری
■ Ø = 40 mm	(Encoder Diameter) قطر انکودر
■ E40S → Shaft Type (External) ■ E40H → Hollow Shaft Type (Internal) ■ E40HB → Blind Hollow Shaft Type (Internal)	(Design) نوع طراحی
External : ■ Ø = 6 mm ■ Ø = 8 mmInner : ■ Ø = 6 mm ■ Ø = 8 mm ■ Ø = 10 mm ■ Ø = 12 mm	(Shaft Diameter) قطر شفت
Pulse Per 1 Revolution (PPR) : 1, 2, 5, 10, 12, 15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100, 120, 150, 192, 200, 240, 250, 256, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3000, 3600, 5000	(Resolution or Pulse/Revolution) رزولوشن
■ 2 → A , B ■ 3 → A , B , Z ■ 4 → A , B , A¯, B¯ ■ 6 → A , B , Z , A¯, B¯, Z¯	(Output Phase) فاز خروجی
Phase difference between A and B: T/4 ± T/8 (T = 1 cycle of A phase)	(Phase Difference of Output) اختلاف فاز خروجی
■ T → Totem pole output ■ N → NPN open collector output ■ V → Voltage output ■ L → Line driver output	(Control Output) خروجی کنترلی
■ 5 → 5 VDC ± 5% ■ 24 → 12-24 VDC ± 5%(Ripple P-P : Max. 5%)	(Power Supply) منبع تغذیه
■ Max. 80 mA (disconnection of the load) ■ Line driver output: Max. 50 mA (disconnection of the load)	(Current Consumption) جریان مصرفی
Over 100 MΩ (at 500 VDC megger between all terminals and case)	(Insulation Resistance) مقاومت عایق
750 VAC 50/60Hz for 1 minute (between all terminals and case)	(Dielectric Strength) مقاومت دی الکتریک
Response time (Rise/Fall) : ■ Totem pole output → Max. 1 µs ■ NPN open collector output → Max. 1 µs ■ Voltage output → Max. 1 µs ■ Line driver output → Max. 0.5 µs ⟡ Cable length : 2m , I sink = 20 mA	(Response Time) زمان پاسخ دهی
300 kHz	(Max. Response Frequency) حداکثر پاسخ فرکانسی
-10 … +70 °C	(Ambient Temperature) دمای محیط
-25 … +85 °C	(Storage Temperature) دمای نگهداری
35 … 85 %RH	(Ambient Humidity) رطوبت محیط
35 … 90 %RH	(Storage Humidity) رطوبت نگهداری
■ E40S → Max. 40 gf·cm (0.004 N·m) ■ E40H/E40HB → Max. 50 gf·cm (0.005 N·m)	(Starting Torque) گشتاور راه اندازی
■ Max. 40 g·cm² (4×10^-6 kg·m²)	(Moment of Inertia) ممان اینرسی
■ Radial : Max. 2 kgf ■ Thrust : Max. 1 kgf	(Shaft Loading) بار قابل تحمل شفت
■ 5,000 rpm ⟡ Make sure that max. response revolution should be lower than or equal to max. allowable revolution when selecting the resolution. ⟡ Max. response revolution (rpm) = Max. response frequency / Resolution × 60 sec	(Max. Allowable Revolution) حداکثر دور مجاز
1.5 mm amplitude at frequency of 10 to 55 Hz (for 1 min) in each X, Y, Z direction for 2 hours.	(Vibration) مقاومت در برابر لرزش
Approx. max. 50 G	(Shock) مقاومت در برابر شوک
■ No mark → Radial cable type ■ C → Radial cable connector type Cable : Ø5mm, 5-wire (line driver output: 8-wire), 2m, Shield cable (AWG24, core diameter: 0.08, number of cores: 40, insulator out diameter: Ø1 mm)	(Electrical Connection) کانکشن الکتریکی
■ IP50 (IEC standard)	(Ingress Protection) IP درجه حفاظت
■ S type : Ø 6 mm coupling, Ø 8 mm coupling ■ H/HB type : Bracket	(Accessory) لوازم جانبی
Approx. 120 g	(Weight) وزن
■ CE / European Community (Except line driver output) ■ UKCA / Great Britain ■ EAC / Eurasian Economic Community	(Scope Approval) تاییدیه های منطقه ایی
Without	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Distance determination ■ Speed determination ■ Linear position determination	(Application) کاربرد

رزولوشن	50, 100, 360, 500, 1000
منبع تغذیه	5 VDC, 12 – 24 VDC
نوع خروجی	Line driver, Totem pole

محصولات پر فروش انکودر آتونیکس سری E40

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

Shaft Type (E40S) – Ø = 40 mm

Ordering Code	Type	Shaft Diameter	Resolution (P/R)	Output Phase	Control Output	Power Supply
E40S8-100-3-T-24	Shaft Type	Ø = 8 mm	100	A, B, Z	Totem Pole	12 … 24 VDC
E40S8-360-3-T-24	Shaft Type	Ø = 8 mm	360	A, B, Z	Totem Pole	12 … 24 VDC
E40S8-500-3-T-24	Shaft Type	Ø = 8 mm	500	A, B, Z	Totem Pole	12 … 24 VDC
E40S8-1000-3-T-24	Shaft Type	Ø = 8 mm	1000	A, B, Z	Totem Pole	12 … 24 VDC
E40S8-100-6-L-5	Shaft Type	Ø = 8 mm	100	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E40S8-360-6-L-5	Shaft Type	Ø = 8 mm	360	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E40S8-500-6-L5	Shaft Type	Ø = 8 mm	500	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E40S8-1000-6-L-5	Shaft Type	Ø = 8 mm	1000	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC

Hollow Shaft (E40H) – Ø = 40 mm

Ordering Code	Type	Shaft Diameter	Resolution (P/R)	Output Phase	Control Output	Power Supply
E40H8-100-3-T-24	Hollow Shaft	Ø = 8 mm	100	A, B, Z	Totem Pole	12 … 24 VDC
E40H8-360-3-T-24	Hollow Shaft	Ø = 8 mm	360	A, B, Z	Totem Pole	12 … 24 VDC
E40H8-500-3-T-24	Hollow Shaft	Ø = 8 mm	500	A, B, Z	Totem Pole	12 … 24 VDC
E40H8-1000-3-T-24	Hollow Shaft	Ø = 8 mm	1000	A, B, Z	Totem Pole	12 … 24 VDC
E40H8-100-6-L-5	Hollow Shaft	Ø = 8 mm	100	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E40H8-360-6-L-5	Hollow Shaft	Ø = 8 mm	360	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E40H8-500-6-L5	Hollow Shaft	Ø = 8 mm	500	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E40H8-1000-6-L-5	Hollow Shaft	Ø = 8 mm	1000	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC

Blind Hollow Shaft (E40HB) – Ø = 40 mm

Ordering Code	Type	Shaft Diameter	Resolution (P/R)	Output Phase	Control Output	Power Supply
E40HB8-100-3-T-24	Blinde Hollow Shaft	Ø = 8 mm	100	A, B, Z	Totem Pole	12 … 24 VDC
E40HB8-360-3-T-24	Blinde Hollow Shaft	Ø = 8 mm	360	A, B, Z	Totem Pole	12 … 24 VDC
E40HB8-500-3-T-24	Blinde Hollow Shaft	Ø = 8 mm	500	A, B, Z	Totem Pole	12 … 24 VDC
E40HB8-1000-3-T-24	Blinde Hollow Shaft	Ø = 8 mm	1000	A, B, Z	Totem Pole	12 … 24 VDC
E40HB8-100-6-L-5	Blinde Hollow Shaft	Ø = 8 mm	100	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E40HB8-360-6-L-5	Blinde Hollow Shaft	Ø = 8 mm	360	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E40HB8-500-6-L5	Blinde Hollow Shaft	Ø = 8 mm	500	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E40HB8-1000-6-L-5	Blinde Hollow Shaft	Ø = 8 mm	1000	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
