انکودر آتونیکس سری E50S

65,000,000 ﷼

رزولوشن

50

100

360

500

1000

منبع تغذیه

5 VDC

12 – 24 VDC

نوع خروجی

Line driver

Totem pole

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: انکودر برند: Autonics

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

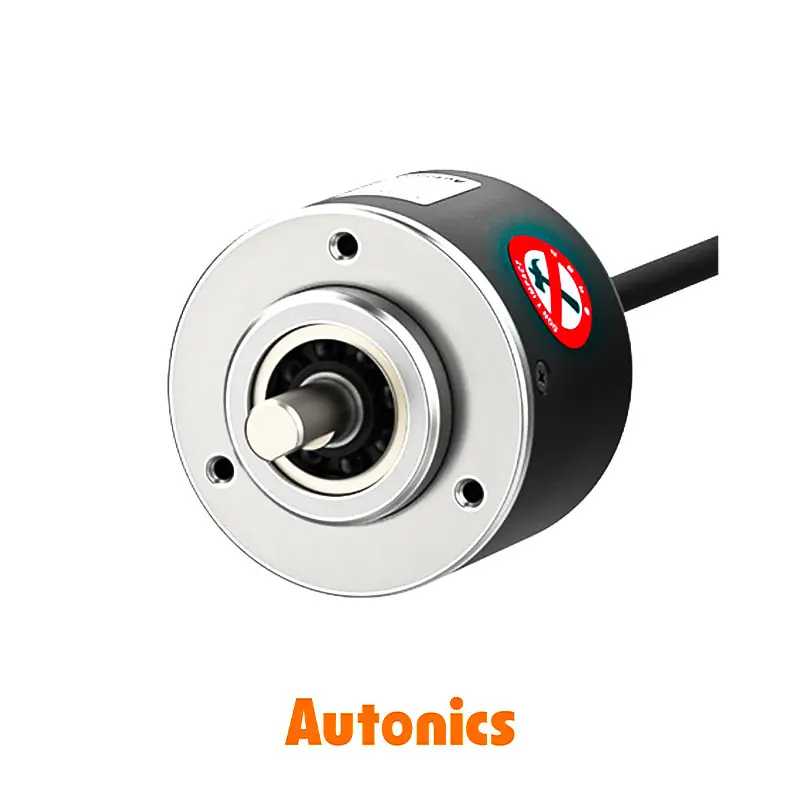

روتاری انکودر افزایشی آتونیکس سری E50S یک انکودر دقیق با بدنه 50mm، شفت 8mm و خروجی‌های مختلف پالس است که برای کنترل سرعت و موقعیت در سیستم‌های صنعتی کاربرد دارد.

معرفی انکودر آتونیکس سری E50S

روتاری انکودر آتونیکس سری E50S یکی از پرفروش‌ترین مدل‌های انکودر آتونیکس است که با بدنه‌ای به قطر 50 میلی‌متر و ساختار مقاوم در برابر لرزش و ضربه طراحی شده است. این انکودر با دقت بالا، قابلیت اندازه‌گیری زاویه، موقعیت، دور، سرعت و شتاب را در سیستم‌های اتوماسیون صنعتی فراهم می‌کند. سری E50S با خروجی‌های پالس متنوع و گزینه‌های مختلف اتصال (کابلی یا کانکتوری) انتخابی ایده‌آل برای کاربردهای دقیق صنعتی است.

ساختار و طراحی مکانیکی

این مدل تنها در نوع شفت (Shaft Type) با قطر شفت 8 میلی‌متر تولید می‌شود و با انواع کوپلینگ‌ها و پایه‌های نصب استاندارد سازگار است. بدنه آلومینیومی با پوشش مقاوم در برابر خوردگی و تحمل دمای کاری بالا، امکان استفاده از انکودر آتونیکس سری E50S را در محیط‌های صنعتی سخت فراهم می‌سازد.

عملکرد و دقت اندازه‌گیری

روتاری انکودر افزایشی آتونیکس سری E50S با رزولوشن‌های گوناگون (از 100 تا 5000 پالس بر دور) عرضه می‌شود. خروجی‌های NPN، PNP، Line Driver و Totem Pole امکان اتصال به کنترلرهای مختلف (PLC، درایو موتور و …) را فراهم می‌کنند. عملکرد دقیق و پاسخ سریع این انکودر، آن را برای کنترل حرکت، تشخیص موقعیت و اندازه‌گیری سرعت بسیار مناسب کرده است.

کاربرد در صنایع مختلف

ماشین‌آلات بسته‌بندی و چاپ
تجهیزات CNC و رباتیک
خطوط مونتاژ و انتقال مواد
سیستم‌های شمارش و کنترل موقعیت

خدمات پس از فروش و اصالت کالا

تمامی مدل‌های انکودر آتونیکس سری E50S ارائه‌شده توسط فروشگاه REXSENSE، محصول اصل کره جنوبی بوده و تحت پوشش خدمات پس از فروش معتبر این مجموعه قرار دارند. اصالت کالا، مشاوره فنی و ارائه گارانتی رسمی از جمله مزایای خرید از رکسنس است.

جدول مشخصات فنی

در جدول زیر می‌توانید مشخصات فنی و پارامترهای عملکردی مدل‌های مختلف انکودر آتونیکس مدل E50S را مشاهده نمایید.

Autonics	برند
South Korea	کشور سازنده
E50S Series	سری یا مدل
■ Rotary Encoder	نوع کالا
■ Incremental	(Measurement Type) نوع اندازه‌گیری
■ Ø = 50 mm	(Encoder Diameter) قطر انکودر
■ E50S → Shaft Type (External)	(Design) نوع طراحی
External : ■ Ø = 8 mm	(Shaft Diameter) قطر شفت
Pulse Per 1 Revolution (PPR) : 1, 2, 5, 10, 12, 15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100, 120, 150, 192, 200, 240, 250, 256, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3000, 3600, 5000, 6000, 8000	(Resolution or Pulse/Revolution) رزولوشن
■ 2 → A , B ■ 3 → A , B , Z ■ 4 → A , B , A¯, B¯ ■ 6 → A , B , Z , A¯, B¯, Z¯	(Output Phase) فاز خروجی
Phase difference between A and B: T/4 ± T/8 (T = 1 cycle of A phase)	(Phase Difference of Output) اختلاف فاز خروجی
■ T → Totem pole output ■ N → NPN open collector output ■ V → Voltage output ■ L → Line driver output	(Control Output) خروجی کنترلی
■ 5 → 5 VDC ± 5% ■ 24 → 12-24 VDC ± 5%(Ripple P-P : Max. 5%)	(Power Supply) منبع تغذیه
■ Max. 80 mA (disconnection of the load) ■ Line driver output : Max. 50 mA (disconnection of the load)	(Current Consumption) جریان مصرفی
Min. 100 MΩ (at 500 VDC megger between all terminals and case)	(Insulation Resistance) مقاومت عایق
750 VAC 50/60Hz for 1 minute (between all terminals and case)	(Dielectric Strength) مقاومت دی الکتریک
Response time (Rise/Fall) : ■ Totem pole output → Max. 1 µs ■ NPN open collector output → Max. 1 µs ■ Voltage output → Max. 1 µs ■ Line driver output → Max. 0.5 µs ⟡ Cable length : 2m , I sink = 20 mA	(Response Time) زمان پاسخ دهی
300 kHz	(Max. Response Frequency) حداکثر پاسخ فرکانسی
-10 … +70 °C	(Ambient Temperature) دمای محیط
-25 … +85 °C	(Storage Temperature) دمای نگهداری
35 … 85 %RH	(Ambient Humidity) رطوبت محیط
35 … 90 %RH	(Storage Humidity) رطوبت نگهداری
■ Max. 70 gf·cm (0.007 N·m) ⁽¹⁾ ■ Max. 800 gf·cm (0.08N·m) ⁽²⁾ (1) : This value is for Cable type, Connector cable type (Protection: IP50). (2) : This value is for Cable type, Connector cable type (Protection: IP64) Connector type (Protection: IP65)	(Starting Torque) گشتاور راه اندازی
■ Max. 80 g·cm² (8×10^-6 kg·m²) ⁽²⁾ ■ Max. 400 g·cm² (4×10^-5 kg·m²) ⁽³⁾ (1) : This value is for Cable type, Connector cable type (Protection: IP50). (2) : This value is for Cable type, Connector cable type (Protection: IP64) Connector type (Protection: IP65)	(Moment of Inertia) ممان اینرسی
■ Radial : 10 kgf ■ Thrust : 2.5 kgf	(Shaft Loading) بار قابل تحمل شفت
■ 5,000 rpm ⟡ Make sure that max. response revolution should be lower than or equal to max. allowable revolution when selecting the resolution. ⟡ Max. response revolution (rpm) = Max. response frequency / Resolution × 60 sec	(Max. Allowable Revolution) حداکثر دور مجاز
1.5 mm amplitude or 300m/s² at frequency of 10 to 55 Hz (for 1 min.) in each of X, Y, Z directions for 2 hours.	(Vibration) مقاومت در برابر لرزش
Approx. max. 75 G	(Shock) مقاومت در برابر شوک
■ No mark → Cable type ■ C → Connector cable type ■ CR → Axial connector type ■ CS → Radial connector type Cable : Ø5 mm, 5-wire, Length : 2m, Shield cable (Line driver output : Ø5 mm, 8-wire) (AWG 24, Core diameter : 0.08 mm, Number of cores : 40, Insulator out diameter : Ø1 mm)	(Electrical Connection) کانکشن الکتریکی
■ Cable type → IP50 (IEC standard) / IP64 (Optional) ■ Connector cable type → IP50 (IEC standard) / IP64 (Optional) ■ Connector type → IP65 (IEC standard)	(Ingress Protection) IP درجه حفاظت
■ Ø 8 mm coupling ■ Bracket	(Accessory) لوازم جانبی
■ Approx. 275 g ■ Connector type : 180 g	(Weight) وزن
Cable type : ■ CE / European Community (Except line driver output) ■ UKCA / Great Britain ■ EAC / Eurasian Economic Community	(Scope Approval) تاییدیه های منطقه ایی
Without	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Distance determination ■ Speed determination ■ Linear position determination	(Application) کاربرد

رزولوشن	50, 100, 360, 500, 1000
منبع تغذیه	5 VDC, 12 – 24 VDC
نوع خروجی	Line driver, Totem pole

محصولات پر فروش انکودر آتونیکس سری E50S

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

Shaft Type (E50S) – Ø = 50 mm

Ordering Code	Type	Shaft Diameter	Resolution (P/R)	Output Phase	Control Output	Power Supply
E50S8-100-3-T-24	Shaft Type	Ø = 8 mm	100	A, B, Z	Totem Pole	12 … 24 VDC
E50S8-360-3-T-24	Shaft Type	Ø = 8 mm	360	A, B, Z	Totem Pole	12 … 24 VDC
E50S8-500-3-T-24	Shaft Type	Ø = 8 mm	500	A, B, Z	Totem Pole	12 … 24 VDC
E50S8-1000-3-T-24	Shaft Type	Ø = 8 mm	1000	A, B, Z	Totem Pole	12 … 24 VDC
E50S8-100-6-L-5	Shaft Type	Ø = 8 mm	100	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E50S8-360-6-L-5	Shaft Type	Ø = 8 mm	360	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E50S8-500-6-L5	Shaft Type	Ø = 8 mm	500	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
E50S8-1000-6-L-5	Shaft Type	Ø = 8 mm	1000	A , B , Z , A¯, B¯, Z¯	Line Driver	5 VDC
