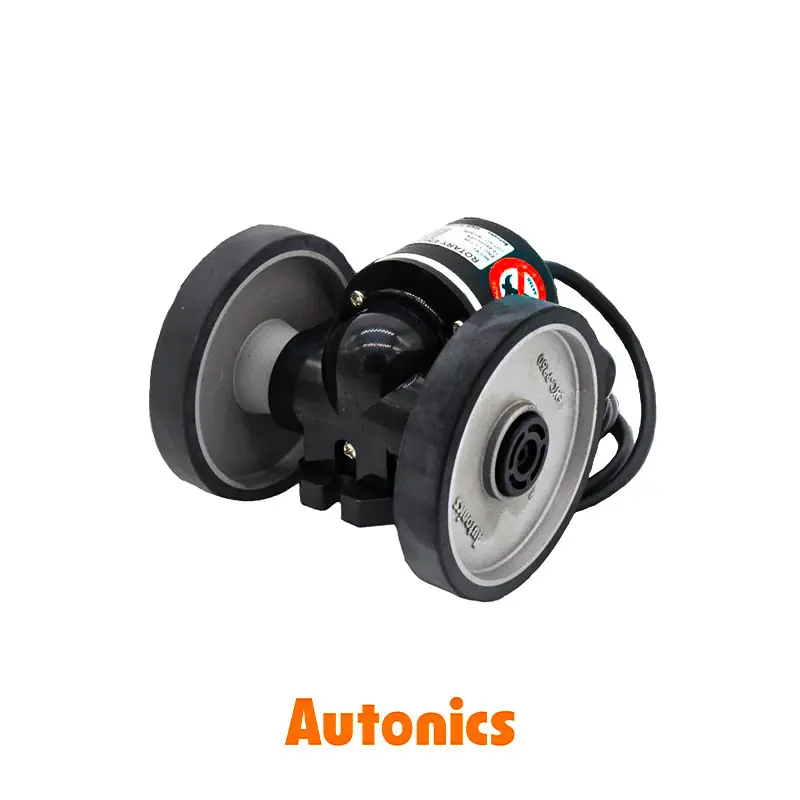

روتاری انکودر چرخدار آتونیکس سری ENC جهت اندازهگیری طول و سرعت اجسام در حال حرکت طراحی شده و دارای خروجیهای پالس دقیق و بدنه مقاوم صنعتی است.
معرفی انکودر چرخدار آتونیکس سری ENC
روتاری انکودر چرخدار آتونیکس سری ENC برای اندازهگیری طول، فاصله و سرعت حرکت اجسام پیوسته طراحی شده است. این انکودر با ترکیب یک انکودر افزایشی دقیق و یک چرخ اندازهگیری، قادر است تغییرات موقعیت خطی را به سیگنال پالس تبدیل کند. انکودر سری ENC آتونیکس با ساختار مستحکم و دقت بالا، یکی از گزینههای مطمئن برای اتوماسیون صنعتی و ماشینآلات اندازهگیری طول محسوب میشود.
ساختار مکانیکی و طراحی صنعتی
این مدل از انکودر آتونیکس در نسخههای مختلف با قطر چرخهای گوناگون، پالسهای خروجی متنوع (از 100 تا 5000 پالس بر دور) و واحدهای اندازهگیری سانتیمتر و میلیمتر عرضه میشود. بدنه مقاوم در برابر سایش، یاتاقانهای بادوام و طراحی دقیق چرخ، امکان استفاده طولانیمدت در محیطهای صنعتی را بدون کاهش دقت فراهم میسازد.
عملکرد و نحوه اندازهگیری طول
روتاری انکودر چرخدار آتونیکس سری ENC با هر چرخش چرخ اندازهگیری، پالسهایی تولید میکند که متناسب با طول یا سرعت حرکت جسم میباشد. این ویژگی باعث میشود بتوان از آن در ماشینآلاتی که نیاز به اندازهگیری پیوسته و دقیق دارند، استفاده کرد. خروجیهای NPN، PNP و Line Driver نیز امکان اتصال به کنترلرهای مختلف را فراهم میسازند.
کاربرد در صنایع مختلف
انکودر آتونیکس سری ENC به طور گسترده در صنایع زیر مورد استفاده قرار میگیرد:
- ماشینآلات بستهبندی و چاپ
- تجهیزات نورد فلزات
- صنایع نساجی و چاپ پارچه
- خطوط تولید و انتقال مواد پیوسته
خدمات پس از فروش و اصالت کالا
تمامی مدلهای انکودر آتونیکس سری ENC ارائهشده در فروشگاه REXSENSE اصل کره جنوبی بوده و دارای خدمات پس از فروش معتبر این مجموعه هستند. تیم رکسنس با ارائه مشاوره فنی و گارانتی اصالت کالا، خریدی مطمئن و آسان را برای مشتریان خود تضمین میکند.
جدول مشخصات فنی
در جدول زیر میتوانید مشخصات فنی و پارامترهای عملکردی مدلهای مختلف انکودر آتونیکس سری ENC را مشاهده نمایید.
| Autonics | برند |
| South Korea | کشور سازنده |
| ENC Series | سری یا مدل |
| ■ Rotary Encoder | نوع کالا |
| ■ Incremental | (Measurement Type) نوع اندازهگیری |
| ■ Wheel Type | (Design) نوع طراحی |
| ■ 1 → 1 mm ■ 2 → 1 cm ■ 3 → 1 m ■ 4 → 0.01 yd ■ 5 → 0.1 yd ■ 6 → 1 yd |
(Min. Measuring Unit) حداقل واحد اندازهگیری |
| Moving distance per 1 pulse : Wheel Circumference : 250 mm ■ 1 : Encoder Pulse 250 → (1mm/1Pulse) ■ 2 : Encoder Pulse 100 → (1cm/1Pulse) ■ 3 : Encoder Pulse 1 → (1m/1Pulse)
Wheel Circumference : 228.6 mm (0.25/yd) |
(Resolution or Pulse/Revolution) رزولوشن |
| ■ 1 → A , B | (Output Phase) فاز خروجی |
| Phase difference between A and B: T/4 ± T/8
(T = 1 cycle of A phase) |
(Phase Difference of Output) اختلاف فاز خروجی |
| ■ T → Totem pole output ■ N → NPN open collector output ■ V → Voltage output |
(Control Output) خروجی کنترلی |
| ■ 5 → 5 VDC ± 5% ■ 24 → 12-24 VDC ± 5%(Ripple P-P : Max. 5%) |
(Power Supply) منبع تغذیه |
| ■ Max. 80 mA (disconnection of the load) | (Current Consumption) جریان مصرفی |
| Min. 100 MΩ
(at 500 VDC megger between all terminals and case) |
(Insulation Resistance) مقاومت عایق |
| 750 VAC 50/60Hz for 1 minute
(between all terminals and case) |
(Dielectric Strength) مقاومت دی الکتریک |
| Response time (Rise/Fall) :
■ Max. 1 µs ⟡ Cable length : 2m , I sink = 20 mA |
(Response Time) زمان پاسخ دهی |
| 180 kHz | (Max. Response Frequency) حداکثر پاسخ فرکانسی |
| -10 … +70 °C | (Ambient Temperature) دمای محیط |
| -25 … +85 °C | (Storage Temperature) دمای نگهداری |
| 35 … 85 %RH | (Ambient Humidity) رطوبت محیط |
| 35 … 90 %RH | (Storage Humidity) رطوبت نگهداری |
| Depend on coefficient of friction | (Starting Torque) گشتاور راه اندازی |
| ■ 5,000 rpm
⟡ Make sure that max. response revolution should be lower than or equal to max. allowable revolution when selecting the resolution. ⟡ Max. response revolution (rpm) = |
(Max. Allowable Revolution) حداکثر دور مجاز |
| 1.5 mm amplitude at frequency of 10 to 55 Hz (for 1 min) in each X, Y, Z direction for 2 hours. |
(Vibration) مقاومت در برابر لرزش |
| Approx. max. 75 G | (Shock) مقاومت در برابر شوک |
| ■ No mark → Cable type Ø5mm, 4-wire, Length: 2m, Shield cable (AWG24, Core diameter: 0.08mm, Number of cores: 40, Insulator out diameter: Ø1mm)
■ C → Cable connector type |
(Electrical Connection) کانکشن الکتریکی |
| ■ IP50 (IEC standard) | (Ingress Protection) IP درجه حفاظت |
| Approx. 494 g | (Weight) وزن |
| ■ CE / European Community | (Scope Approval) تاییدیه های منطقه ایی |
| Without | (Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها |
| ■ Suitable for measuring the length or speed of target moving successively by wheel type | (Application) کاربرد |
| رزولوشن | 1 mm, 1 cm |
|---|---|
| منبع تغذیه | 5 VDC, 12 – 24 VDC |
| نوع خروجی | Totem pole |
محصولات پر فروش انکودر آتونیکس سری ENC
Wheel Type Of Incremental Rotary Encoder
| Ordering Code | Type | Min. Measuring Unit | Output Phase | Control Output | Power Supply | Connection |
| ENC-1-1-T-24 | Wheel Type | 1 mm | A , B | Totem Pole | 12 … 24 VDC | Cable type |
| ENC-1-2-T-24 | Wheel Type | 1 cm | A , B | Totem Pole | 12 … 24 VDC | Cable type |
