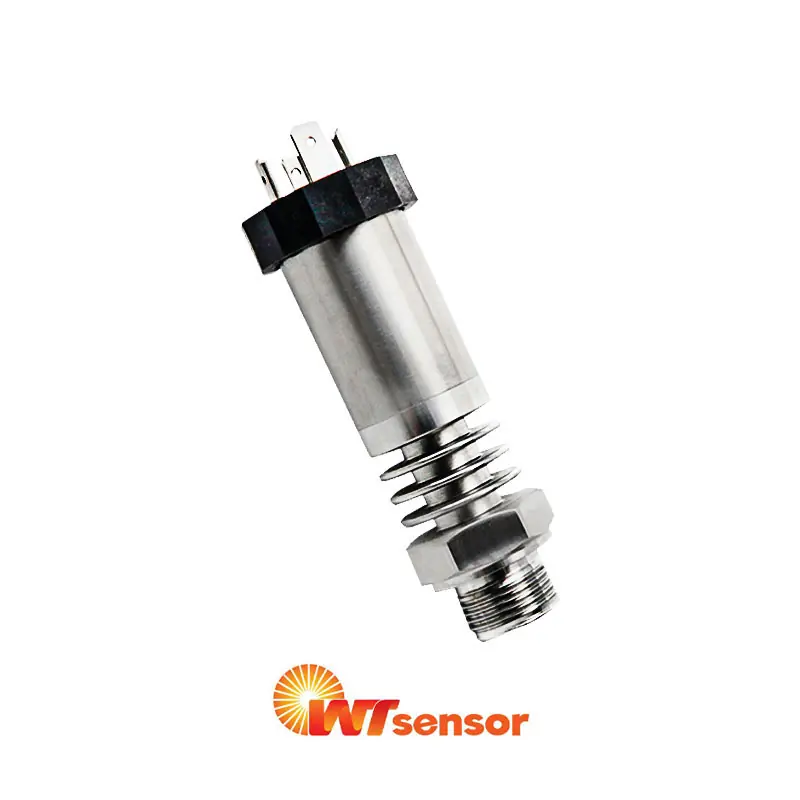

سنسور فشار WTsensor سری PCM350

170,000,000 ﷼

محدوده فشار

0 – 250 mbar

0 – 400 mbar

0 – 1 bar

نوع خروجی

4 – 20 mA

0 – 10 VDC

0 – 5 VDC

دقت اندازه‌گیری

0.5 %FS

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: سنسور فشار برند: WTsensor

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

سنسور فشار WTsensor سری PCM350 یک ترانسمیتر فشار فلاش دیافراگمی با تکنولوژی Diffused-Silicon و بدنه استیل 316L است که برای فرآیندهای بهداشتی و سیالات خمیری، چسبناک و فاسد شدنی طراحی شده. این مدل امکان تنظیم Zero و Span و خروجی‌های استاندارد صنعتی را فراهم می‌کند.

معرفی سنسور فشار WTsensor سری PCM350

سنسور فشار WTsensor سری PCM350 یک ترانسمیتر پیشرفته از نوع Flush Diaphragm با تکنولوژی Diffused-Silicon است. این سنسور برای اندازه‌گیری فشار سیالات در محیط‌های بهداشتی و حساس طراحی شده و دقت و پایداری بالا را با قابلیت تنظیم Zero و Span فراهم می‌کند.

طراحی فلاش دیافراگم – Flush Diaphragm

در PCM350، دیافراگم تخت فشار سیال را از طریق مایع پرکننده (Fill Fluid) به سنسور منتقل می‌کند و المان حسگر با سیال تماس مستقیم ندارد. این طراحی باعث:

جلوگیری از رسوب و ته‌نشینی ذرات
کاهش رشد باکتری و آلودگی
حفظ سطح اندازه‌گیری کاملاً بهداشتی

می‌شود. به همین دلیل این سنسور برای محیط‌هایی که نیاز به شست‌وشوی مداوم و فرآیندهای CIP/SIP دارند ایده‌آل است.

سیالات مناسب و Fill Fluid

سنسور فشار WTsensor سری PCM350 برای انواع سیالات حساس طراحی شده، از جمله:

شیر و لبنیات و سایر مواد غذایی فاسد شدنی
سیالات چسبناک یا با ویسکوزیته بالا
سیالات خمیری و مواد دارای ذرات معلق
سیالات کریستالی یا مستعد ته‌نشینی

انتقال فشار به المان حسگر توسط مایع پرکننده انجام می‌شود و گزینه‌های موجود شامل Silicon Oil، Olive Oil و Neobee® M-20 هستند که با الزامات بهداشتی، دمای کاری و ویژگی‌های شیمیایی سیال سازگارند.

خروجی‌ها و قابلیت کالیبراسیون

این سنسور با تنوع سیگنال خروجی و قابلیت کالیبراسیون در محل ارائه می‌شود:

خروجی‌ جریانی استاندارد 4 تا 20 میلی‌آمپر دو سیمه
خروجی‌های ولتاژی مانند: 0 تا 5 ولت، 1 تا 5 ولت، 0 تا 10 ولت و 0.5 تا 4.5 ولت VDC

همچنین امکان تنظیم Zero و Span از طریق پتانسیومتر داخلی وجود دارد تا سنسور مطابق شرایط واقعی فرآیند کالیبره شود.

دمای کاری و مقاومت بدنه

دمای کاری استاندارد: 40- … 85+ درجه C°
با 3 پره خنک‌کننده: تا 150+ درجه C°
با 5 پره خنک‌کننده: تا 250+ درجه C°

بدنه و دیافراگم از Stainless Steel 316L ساخته شده و مقاومت عالی در برابر شست‌وشوی مکرر، فرآیندهای استریل و خوردگی ارائه می‌دهد.

کاربردها

سنسور فشار WTsensor سری PCM350 برای طیف وسیعی از صنایع و فرآیندها مناسب است:

صنایع غذایی و نوشیدنی
داروسازی و تجهیزات پزشکی
صنایع لبنی و خطوط CIP/SIP
آب و فاضلاب
محیط‌های شیمیایی
فرآیندهای پوشش‌دهی (Coating) و Polyurethane
سیستم‌های با نیاز به بهداشت بالا و کنترل دقیق فشار

جدول مشخصات فنی

در جدول زیر، مشخصات فنی سنسور فشار WTsensor سری PCM320 شامل رنج‌های اندازه‌گیری، نوع فشار، دقت و خروجی‌ها ارائه شده است.

WTsensor	برند
China	کشور سازنده
PCM350	سری یا مدل
Pressure Transmitter	نوع کالا
Diffused Silicon	(Technology) تکنولوژی
■ Absolute ■ Vented Gauge ■ Sealed Gauge	(Pressure Type) نوع فشار
■ Absolute : 0 … 1 bar ■ Vented Gauge : 0 … 100 mbar to 0 … 25 bar ■ Sealed Gauge : 0 … 10 bar to 0 … 100 bar ■ Vacuum and +/- : -1 … 0 bar to -1 … 25 bar	(Pressure Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ 150 %FS ■ 200 %FS ■ 300 %FS Overpressure depends on pressure range (see datasheet).	(Max. Overpressure) فشار مازاد
■ 300 %FS ■ 500 %FS Burst pressure depends on pressure range (see datasheet).	(Min. Burst Pressure) فشار انفجار
■ 4 … 20 mA / 2-wire ■ 0 … 5 VDC / 3-wire ■ 1 … 5 VDC / 3-wire ■ 0 … 10 VDC / 3-wire ■ 0.5 … 4.5 VDC Non Ratiometric / 3-wire	(Output Signal) سیگنال خروجی
■ 12 … 24 VDC ■ 12 … 30 VDC Power supply depends on the selected output signal. See datasheet for details.	(Supply Voltage) ولتاژ تغذیه
■ 0.5 %FS	(Accuracy) دقت
N/A	(Non-linearity) غیر خطی
■ 0.1 %FS Hysteresis & Repeatability	(Repeatability) تکرار پذیری
N/A	(Long Term Stability) پایداری بلند مدت
Yes The zero and span are adjustable via potentiometer.	(Adjustable) قابل تنظیم
N/A	(Resolution) رزولوشن
■ ≤ 1 ms (Up to 90%FS)	(Response Time) زمان پاسخ دهی
■ -40 … +85 °C (without cooling fans) ■ -40 … +150 °C (with 3 cooling fans) ■ -40 … +250 °C (with 5 cooling fans)	(Media Temperature) دمای سیال
■ -20 … +85 °C	(Ambient Temperature) دمای محیط
■ -40 … +85 °C	(Storage Temperature) دمای نگهداری
N/A	(Compensated Temperature) دمای جبران شده
■ Shock : 200g/1ms; (IEC 60068-2-27) ■ Free fall : 1m; (IEC 60068-2-32)	(Shock Resistance) مقاومت در برابر شوک
■ Sine curve : 20g, 25 Hz … 2 kHz; (IEC 60068-2-6) ■ Random : 7.5grms, 5 Hz … 1 kHz; (IEC 60068-2-64)	(Vibration Resistance) مقاومت در برابر لرزش
■ Threaded – Flush Membrane	(Mounting) نحوه نصب
■ Male – G 1/2″ ■ Male – G 1″ ■ Male – 1/2″ NPT ■ Male – R 1/2″ ■ Male – M20 x 1.5 ■ Male – M30 x 1.5	(Pressure Port) پورت فشار
N/A	(With Damper or Snubber) دارای فشار شکن داخلی
■ Stainless Steel 316L	(Housing Material) جنس بدنه
■ Stainless Steel 316L	(Diaphragm Material) جنس دیافراگم
■ Stainless Steel 316L	(Process Connection Material) جنس پورت فشار
■ ED Ring (DIN 3869)	(Seal) واشر آب بندی
■ Silicon Oil ■ Olive Oil ■ Neobee® M-20	(Fill Fluid) مایع پر کننده
No	(Hygienic Version) نوع بهداشتی
■ IP65 – DIN EN 175301-803 , Form A ■ IP65 – Field housing (2088) ■ IP65 – Field housing (2088) with display	(Electrical Connection) کانکشن الکتریکی
■ IP65	(Ingress Protection) IP درجه حفاظت
In the Field housing (2088) version, a built-in LCD display is provided.	(Display Indicator) نمایشگر
■ CE / European Community	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
Without	(Marine Approval) تاییدیه های صنایع دریایی
■ CNEX / China Intrinsically Safe Version (Exia Ⅱ CT6) only for 4 … 20 mA Output	(Explosion Protection Approval) تاییدیه های ضد انفجار
■ RoHS	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Water treatment ■ Medicine and healthcare ■ Food and beverage ■ Dairy processing ■ High-sanitary applications requiring easy cleaning ■ Environmental protection ■ Chemical industry ■ Coating and polyurethane equipment ■ Paint detection systems	(Application) کاربرد

نوع فشار	Absolute, Gauge
محدوده فشار	0 – 250 mbar, 0 – 400 mbar, 0 – 1 bar
نوع خروجی	4 – 20 mA, 0 – 10 VDC, 0 – 5 VDC
دقت اندازه‌گیری	0.5 %FS
