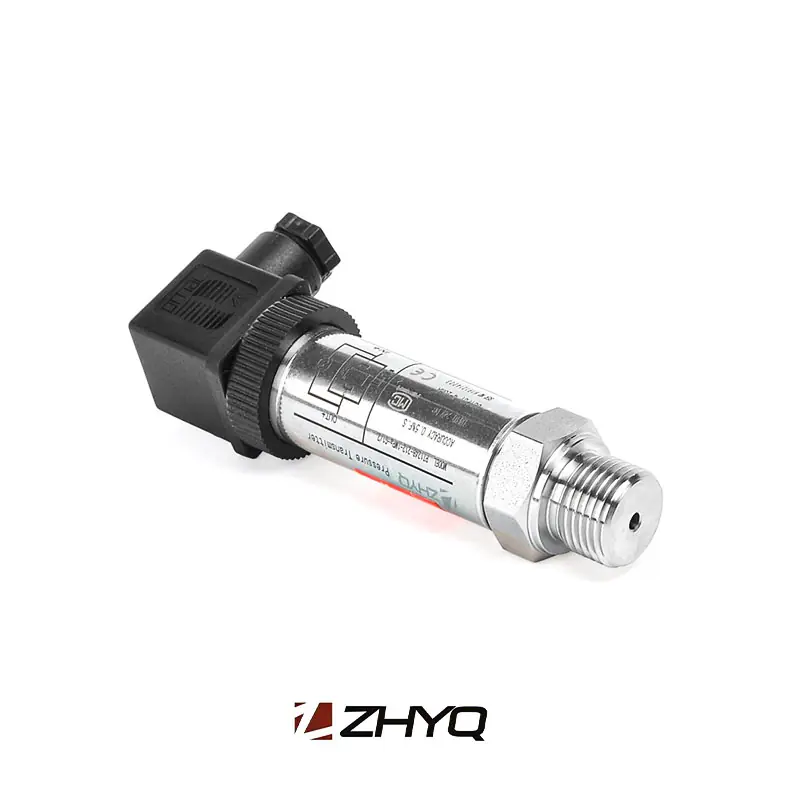

سنسور فشار ZHYQ سری PT124B-212

73,000,000 ﷼

محدوده فشار

0 – 10 bar

0 – 16 bar

نوع خروجی

4 – 20 mA

0 – 10 VDC

0 – 5 VDC

0.5 – 4.5 VDC Ratio

دقت اندازه‌گیری

0.2 %FS

0.25 %FS

0.5 %FS

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: سنسور فشار برند: ZHYQ

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

سنسور فشار ZHYQ سری PT124B-212 یک ترانسمیتر فشار دقیق با فناوری Diffused Silicon است که با طراحی مقاوم و خروجی پایدار، گزینه‌ای ایده‌آل برای کاربردهای صنعتی مانند هیدرولیک، ماشین‌سازی و کنترل فرآیند به شمار می‌رود.

معرفی ترانسمیتر فشار صنعتی ZHYQ سری PT124B-212

سنسور فشار ZHYQ سری PT124B-212 یک ترانسمیتر فشار دقیق و قابل اعتماد است که با بهره‌گیری از فناوری Diffused Silicon Sensor، دقت و پایداری بسیار بالایی را در اندازه‌گیری فشار فراهم می‌کند. این محصول با بدنه‌ای فشرده، مقاوم و طراحی صنعتی برای استفاده در محیط‌های سنگین و خطوط تولید مستمر توسعه یافته است.
ترانسمیتر فشار ZHYQ مدل PT124B-212 به‌ویژه در پروژه‌هایی که نیاز به پاسخ سریع، سیگنال خروجی پایدار و دقت بالا دارند، عملکردی فوق‌العاده از خود نشان می‌دهد. در نتیجه، یکی از گزینه‌های اقتصادی و مطمئن در میان تجهیزات ابزار دقیق برای صنایع مختلف محسوب می‌شود.

مزیت‌ها و ویژگی‌ها

استفاده از سنسور Diffused Silicon با دقت و تکرارپذیری بالا
طراحی فشرده و سبک با بدنه تمام استیل ضد خوردگی
پایداری بلندمدت در شرایط دمایی و محیطی مختلف
نصب آسان با انواع اتصالات فرآیندی استاندارد
سیگنال خروجی 4 تا 20 میلی‌آمپر یا 0 تا 10 ولت DC متناسب با نیاز کاربرد
مناسب برای سیالات گازی و مایع در محدوده فشارهای مختلف
مقاوم در برابر لرزش، شوک مکانیکی و نویز الکتریکی
قیمت رقابتی با کیفیت تضمین‌شده برند ZHYQ

کاربردها در صنایع

ترانسمیتر فشار ZHYQ سری PT124B-212 به دلیل دقت بالا و پایداری طولانی، در بسیاری از صنایع و سیستم‌های کنترلی کاربرد دارد، از جمله:

سیستم‌های هیدرولیک و پنوماتیک
تجهیزات کنترل فرآیند و اتوماسیون صنعتی
ماشین‌سازی و خطوط تولید صنعتی
سیستم‌های نظارت بر فشار مخازن گاز و مایع
تجهیزات آزمایشگاهی و تست فشار
نظارت بر سطح مایعات و فشار خطوط انتقال

خدمات پس از فروش

تمامی محصولات برند ZHYQ از جمله سنسور فشار ZHYQ سری PT124B-212 در مجموعه رکسنس (REXSENSE) با یک سال گارانتی تعویض و خدمات پس از فروش رسمی عرضه می‌گردند. تیم فنی رکسنس آماده ارائه مشاوره تخصصی جهت انتخاب مدل مناسب بر اساس نوع سیال، محدوده فشار و شرایط محیطی می‌باشد.

جدول مشخصات فنی

در جدول زیر می‌توانید مشخصات کامل فنی سنسور فشار ZHYQ سری PT124B-212 شامل محدوده فشار، سیگنال خروجی، دقت اندازه‌گیری، نوع اتصال و سایر پارامترهای کلیدی را مشاهده نمایید.

ZHYQ	برند
China	کشور سازنده
PT124B-212	سری یا مدل
Pressure Transmitter	نوع کالا
Diffused Silicon	(Technology) تکنولوژی
■ Gauge	(Pressure Type) نوع فشار
-1 … 0 bar ~ 1 … 600 bar	(Pressure Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ 150 %FS	(Max. Overpressure) فشار مازاد
■ 300 %FS	(Min. Burst Pressure) فشار انفجار
■ 4 … 20 mA / 2-wire ■ 0 … 5 VDC / 3-wire ■ 1 … 5 VDC / 3-wire ■ 0 … 10 VDC / 3-wire ■ 0.5 … 4.5 VDC Ratiometric / 3-wire	(Output Signal) سیگنال خروجی
■ 5 VDC ■ 24 (12 … 36) VDC	(Supply Voltage) ولتاژ تغذیه
⟡ Including Non-linearity, Repeatability & Hysteresis ■ ± 0.2 %FS ■ ± 0.25 %FS ■ ± 0.5 %FS	(Accuracy) دقت
■ ± 0.2 %FS	(Non-linearity) غیر خطی
■ ± 0.2 %FS	(Repeatability) تکرار پذیری
N/A	(Hysteresis) هیسترزیس
■ ± 0.2 %FS per Year	(Long Term Stability) پایداری بلند مدت
No	(Adjustable) قابل تنظیم
N/A	(Resolution) رزولوشن
■ < 5ms	(Response Time) زمان پاسخ دهی
-20 … +80 °C	(Media Temperature) دمای سیال
-20 … +80 °C	(Ambient Temperature) دمای محیط
N/A	(Storage Temperature) دمای نگهداری
0 … +75 °C	(Compensated Temperature) دمای جبران شده
N/A	(Shock Resistance) مقاومت در برابر شوک
N/A	(Vibration Resistance) مقاومت در برابر لرزش
Threaded – Membrane Inside	(Mounting) نحوه نصب
■ Male – G 1/4″ ■ Male – G 1/2″ ■ Male – 1/4″ NPT ■ Male – 1/2″ NPT ■ Male – M20 x 1.5	(Pressure Port) پورت فشار
Yes	(With Damper or Snubber) دارای فشار شکن داخلی
■ Stainless Steel 304 ■ Stainless Steel 316L	(Housing Material) جنس بدنه
■ Stainless Steel 304 ■ Stainless Steel 316L	(Diaphragm Material) جنس دیافراگم
■ Stainless Steel 304 ■ Stainless Steel 316L	(Process Connection Material) جنس پورت فشار
N/A	(Seal) واشر آب بندی
N/A	(Fill Fluid) مایع پر کننده
No	(Hygienic Version) نوع بهداشتی
■ IP65 – Hirschman DIN 175301-803 A ■ IP65 – Hirschman DIN 175301-803 C ■ IP67 – M12 x 1 (4-pin) ■ IP67 – Bendix 5-pin Connector ■ IP67 – Bendix 6-pin Connector ■ IP67 – Fly Leads ■ IP68 – 1/2″ NPT Conduit ■ IP68 – Cable Gland	(Electrical Connection) کانکشن الکتریکی
IP65 , IP67 , IP68	(Ingress Protection) IP درجه حفاظت
Without Display	(Display Indicator) نمایشگر
■ CE / European Community ■ NEPSI / China ■ RCQM / Global ■ CMC (China Metrology Certification) / China	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
Without	(Marine Approval) تاییدیه های صنایع دریایی
Without	(Explosion Protection Approval) تاییدیه های ضد انفجار
N/A	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Mechanical Engineering Industry ■ Hydraulic and level measurement ■ Gas tank pressure monitoring ■ Industrial test and control ■ General industrial applications	(Application) کاربرد

نوع فشار	Gauge
محدوده فشار	0 – 10 bar, 0 – 16 bar
نوع خروجی	4 – 20 mA, 0 – 10 VDC, 0 – 5 VDC, 0.5 – 4.5 VDC Ratio
دقت اندازه‌گیری	0.2 %FS, 0.25 %FS, 0.5 %FS

محصولات پر فروش ترانسمیتر فشار ZHYQ سری PT124B-212

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

Gauge , 4 – 20 mA , G 1/4″ , DIN 43650-A

Ordering Code	Reference Pressure	Reference Pressure	Pressure Range	Accuracy	Process Connection	Wetted Parts Material	Electrical Connection
PT124B-212-0-(-1)-G1/4	Gauge	0 … -1 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-(-1-0)-G1/4	Gauge	-1 … 0 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-(-1-1)-G1/4	Gauge	-1 … 1 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-(-1-4)-G1/4	Gauge	-1 … 4 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-(-1-5)-G1/4	Gauge	-1 … 5 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-60mbar-G1/4	Gauge	0 … 60 mbar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-100mbar-G1/4	Gauge	0 … 100 mbar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-250mbar-G1/4	Gauge	0 … 250 mbar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-400mbar-G1/4	Gauge	0 … 400 mbar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-600mbar-G1/4	Gauge	0 … 600 mbar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-1bar-G1/4	Gauge	0 … 1 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-6bar-G1/4	Gauge	0 … 6 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-7bar-G1/4	Gauge	0 … 7 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-10bar-G1/4	Gauge	0 … 10 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-13bar-G1/4	Gauge	0 … 13 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-16bar-G1/4	Gauge	0 … 16 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-18bar-G1/4	Gauge	0 … 18 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-20bar-G1/4	Gauge	0 … 20 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-25bar-G1/4	Gauge	0 … 25 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-30bar-G1/4	Gauge	0 … 30 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-40bar-G1/4	Gauge	0 … 40 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-60bar-G1/4	Gauge	0 … 60 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A

Gauge , 4 – 20 mA , G 1/4″ , M12x1, 4-pin

Ordering Code	Reference Pressure	Pressure Range	Output Signal	Accuracy	Process Connection	Wetted Parts Material	Electrical Connection
PT124B-212-100bar-G1/4	Gauge	0 … 100 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-212-160bar-G1/4	Gauge	0 … 160 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-212-200bar-G1/4	Gauge	0 … 200 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-212-250bar-G1/4	Gauge	0 … 250 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-212-400bar-G1/4	Gauge	0 … 400 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-212-600bar-G1/4	Gauge	0 … 600 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)

Gauge , 0 – 10 VDC , G 1/4″ , DIN 43650-A

Ordering Code	Reference Pressure	Pressure Range	Output Signal	Accuracy	Process Connection	Wetted Parts Material	Electrical Connection
PT124B-212-6bar-G1/4	Gauge	0 … 6 bar	0 … 10 VDC / 3-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-10bar-G1/4	Gauge	0 … 10 bar	0 … 10 VDC / 3-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-16bar-G1/4	Gauge	0 … 16 bar	0 … 10 VDC / 3-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-25bar-G1/4	Gauge	0 … 25 bar	0 … 10 VDC / 3-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-212-40bar-G1/4	Gauge	0 … 40 bar	0 … 10 VDC / 3-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
