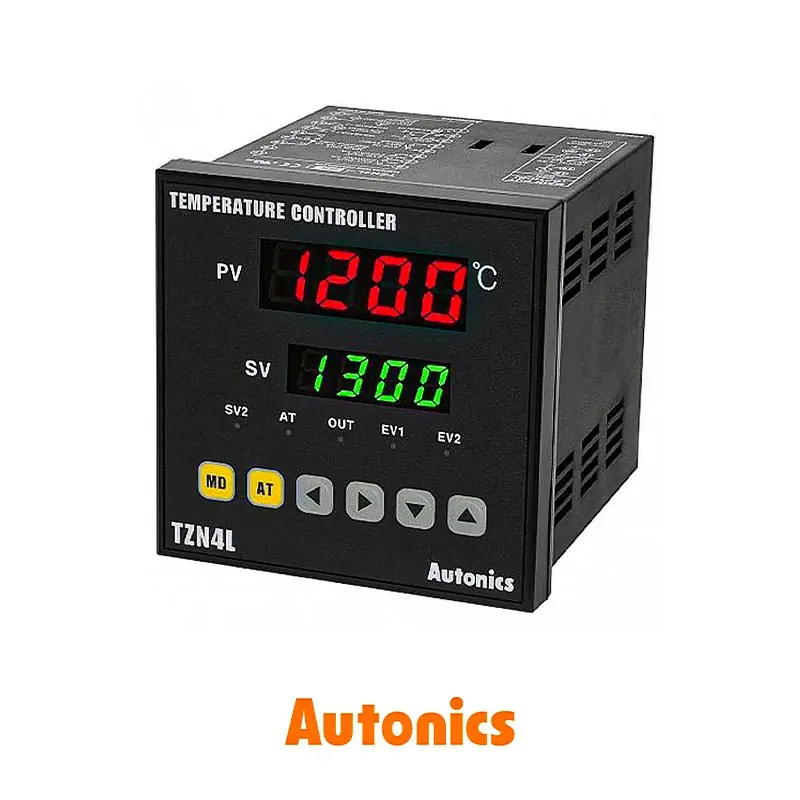

کنترلر دما آتونیکس سری TZN/TZ

8%

قیمت اصلی 65,000,000 ﷼ بود.قیمت فعلی 60,000,000 ﷼ است.

ابعاد

W48×H96 mm

W96×H48 mm

W96×H96 mm

خروجی 1

4 – 20 mA

SSR Output

Relay Output

خروجی کمکی

Alarm 1

Alarm 1 + Alarm 2

Alarm 1 + 4 – 20 mA

Alarm 1 + Alarm 2 + 4 – 20 mA

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: کنترلر و نمایشگر برند: Autonics

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

کنترلر دما آتونیکس سری TZN/TZ با دقت نمایش (Display Accuracy : ± 0.3 %FS)، پشتیبانی از ورودی‌های RTD، ترموکوپل و سیگنال‌های DC، نرخ نمونه برداری 500 میلی ثانیه (Sampling Rate : 500 ms) و عملکردهایی مانند Auto Tuning Control، کنترل دقیق و پایدار فرآیندهای صنعتی را ممکن می‌سازد.

معرفی کنترلر دما آتونیکس سری TZN/TZ

کنترلر دما آتونیکس سری TZN/TZ یک کنترلر دما PID است که دارای دقت نمایش (Display Accuracy : ± 0.3 %FS) برای تمامی ورودی های خود می باشد. این ورودی های عبارتند از انواع سنسور دما RTD و ترموکوپل و سیگنال های جریانی و ولتاژی DC اعم از 4 تا 20 میلی آمپر ، 1 تا 5 ولت و 0 تا 10 ولت. همچنین این سری از عملکرد های (Function) مختلف مانند Auto Tuning Control و انواع مختلف خروجی های رله ایی ، SSR و جریانی 4 تا 20 میلی آمپر بهره می برد و نرخ نمونه برداری آن 500 میلی ثانیه (Sampling Rate : 500 ms) می باشد.

به طور کلی کمپانی Autonics مدل های TZ و TZN را در ابعاد و اندازه‌های مختلف و با طیف گسترده ایی از انواع ورودی و خروجی های استاندارد ، به منظور کنترل دقیق و پایدار دما و سایر کیمیت ها در فرآیندهای مختلف صنعتی روانه بازار کرده است.

تفاوت میان سری TZN و TZ کنترلر دما آتونیکس

مدل‌های TZN و TZ از نظر عملکرد فنی بسیار مشابه هستند و تنها در چند ویژگی ظاهری و جزئی تفاوت دارند. تفاوت اصلی این دو مدل در رنگ بدنه، نوع کانکتور و ابعاد برخی نسخه‌ها می‌باشد. لازم به ذکر است که سری TZN نسخه‌ی جدیدتر با طراحی مدرن‌تر و رنگ مشکی نسبت به مدل‌های سری TZ به شمار می‌رود.

خدمات پس از فروش

تمامی محصولات Autonics اصل کره جنوبی، از جمله سری TZN/TZ، با گارانتی معتبر و خدمات پس از فروش رسمی توسط مجموعه REXSENSE پشتیبانی می‌شوند.

جدول مشخصات فنی

در این بخش می‌توانید مشخصات فنی کامل و جزئیات عملکرد کنترلر دما آتونیکس سری TZN/TZ را مشاهده کنید.

Autonics	برند
South Korea	کشور سازنده
TZN/TZ Series ■ TZ → Temperature Controller (PID) ■ TZN → Temperature Controller (PID New type)	سری یا مدل
■ PID Controller ■ Process Controller ■ Temperature Controller	نوع کالا
No	(Attached Sensor) دارای سنسور متصل
■ RTD : DPt100Ω , JPt100Ω , 3wire (Allowable line resistance max. 5Ω per a wire) ■ Thermocouple (TC) : K(CA) , J(IC) , R(PR) , E(CR) , T(CC) , S(PR) , N(NN) , W(TT) (Allowable line resistance max. 100Ω) ■ DC Current : 4 … 20 mA ■ DC Voltage : 1 … 5 VDC , 0 … 10 VDC	(Input Type) نوع ورودی
■ ON/OFF ■ P , PI , PD , PIDF , PIDS	(Control Method) روش کنترل
■ Relay Output : 250 VAC 3A 1c ■ SSR Output : 12 VDC ±3V 30 mA Max. ■ Current Output : DC 4 … 20 mA (load 600Ω Max.)	(Controller Output) خروجی کنترلی
■ PV Transmission : DC 4 … 20 mA (load 600Ω Max.) ■ EVENT 1 : 250 VAC 1A 1a ■ EVENT 2 : 250 VAC 1A 1a ■ Communication : RS485 (PV/SV transmission, SV setting)	(Auxiliary Output) خروجی کمکی
■ RS485 ⟡ Standard: EIA RS485 ⟡ It is used on the purpose that transmitting PV to an external equipment, setting SV at the external equipment.	(Communication) رابط ارتباط
■ 24 VAC (50/60 Hz) , 24 … 48 VDC (1) ■ 100 … 240 VAC (50/60 Hz)(1) : AC/DC power type is only for TZ4SP, TZ4ST, TZN4M, TZ4L Series.	(Power Supply) منبع تغذیه
■ ± 0.3 %FS or 3 °C (select the higher one)	(Display Accuracy) دقت نمایش
Sampling period : 0.5 sec	(Sampling Rate) نرخ نمونه برداری
■ Display Digits : 4-digit ■ Display Range : -1999 to 9999 ■ Display Details : 7 Segment (PV: Red, SV: Green) LED method	(Display) نمایشگر
-10 … +50 °C	(Ambient Temperature) دمای محیط
-20 … +60 °C	(Storage Temperature) دمای نگهداری
35 … 85 %RH	(Ambient Humidity) رطوبت محیط
35 … 85 %RH	(Storage Humidity) رطوبت نگهداری
Panel Mount	(Mounting) نحوه نصب
■ DIN W48×H48 mm → TZ4SP (Plug type) ■ DIN W48×H48 mm → TZ4ST (Terminal type) ■ DIN W48×H48 mm → TZN4S (Terminal block type) ■ DIN W72×H72 mm → TZN4M / TZ4M ■ DIN W96×H48 mm → TZN4W / TZ4W ■ DIN W48×H96 mm → TZN4H / TZ4H ■ DIN W96×H96 mm → TZN4L / TZ4L	(Dimensions) ابعاد
N/A	(Housing Material) جنس بدنه
N/A	(Ingress Protection) IP درجه حفاظت
Please refer to the Datasheet (at the end of Page H-73).	(Weight) وزن
■ CE / European Community ■ cURus (UL recognized) / USA and Canada	(Scope Approval) تاییدیه های منطقه ایی
Without	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Temperature monitoring ■ Pressure monitoring ■ Level monitoring ■ Volume monitoring ■ Flow monitoring	(Application) کاربرد

ابعاد	W48×H96 mm, W96×H48 mm, W96×H96 mm
خروجی 1	4 – 20 mA, SSR Output, Relay Output
خروجی کمکی	Alarm 1, Alarm 1 + Alarm 2, Alarm 1 + 4 – 20 mA, Alarm 1 + Alarm 2 + 4 – 20 mA

محصولات پر فروش کنترلر دما آتونیکس سری TZN/TZ

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

TZN Series – Temperature Controller (PID New type)

Ordering Code	Dimension	Auxiliary Output	Power Supply	Control Output
TZN4L-14R	DIN W96×H96 mm	Event 1	100 … 240 VAC (50/60 Hz)	Relay output
TZN4L-14S	DIN W96×H96 mm	Event 1	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4L-14C	DIN W96×H96 mm	Event 1	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4L-24R	DIN W96×H96 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Relay output
TZN4L-24S	DIN W96×H96 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4L-24C	DIN W96×H96 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4L-R4R	DIN W96×H96 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Relay output
TZN4L-R4S	DIN W96×H96 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4L-R4C	DIN W96×H96 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4L-A4R	DIN W96×H96 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Relay output
TZN4L-A4S	DIN W96×H96 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4L-A4C	DIN W96×H96 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4H-14R	DIN W48×H96 mm	Event 1	100 … 240 VAC (50/60 Hz)	Relay output
TZN4H-14S	DIN W48×H96 mm	Event 1	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4H-14C	DIN W48×H96 mm	Event 1	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4H-24R	DIN W48×H96 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Relay output
TZN4H-24S	DIN W48×H96 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4H-24C	DIN W48×H96 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4H-R4R	DIN W48×H96 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Relay output
TZN4H-R4S	DIN W48×H96 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4H-R4C	DIN W48×H96 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4H-A4R	DIN W48×H96 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Relay output
TZN4H-A4S	DIN W48×H96 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4H-A4C	DIN W48×H96 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4W-14R	DIN W96×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	Relay output
TZN4W-14S	DIN W96×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4W-14C	DIN W96×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4W-24R	DIN W96×H48 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Relay output
TZN4W-24S	DIN W96×H48 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4W-24C	DIN W96×H48 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4W-R4R	DIN W96×H48 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Relay output
TZN4W-R4S	DIN W96×H48 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4W-R4C	DIN W96×H48 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4W-A4R	DIN W96×H48 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Relay output
TZN4W-A4S	DIN W96×H48 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4W-A4C	DIN W96×H48 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZN4S-14R	DIN W48×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	Relay output
TZN4S-14S	DIN W48×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZN4S-14C	DIN W48×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)

TZ Series – Temperature Controller (PID)

Ordering Code	Dimension	Auxiliary Output	Power Supply	Control Output
TZ4H-14R	DIN W48×H96 mm	Event 1	100 … 240 VAC (50/60 Hz)	Relay output
TZ4H-14S	DIN W48×H96 mm	Event 1	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZ4H-14C	DIN W48×H96 mm	Event 1	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZ4H-24R	DIN W48×H96 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Relay output
TZ4H-24S	DIN W48×H96 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZ4H-24C	DIN W48×H96 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZ4H-R4R	DIN W48×H96 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Relay output
TZ4H-R4S	DIN W48×H96 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZ4H-R4C	DIN W48×H96 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZ4H-A4R	DIN W48×H96 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Relay output
TZ4H-A4S	DIN W48×H96 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZ4H-A4C	DIN W48×H96 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZ4W-14R	DIN W96×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	Relay output
TZ4W-14S	DIN W96×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZ4W-14C	DIN W96×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZ4W-24R	DIN W96×H48 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Relay output
TZ4W-24S	DIN W96×H48 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZ4W-24C	DIN W96×H48 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZ4W-R4R	DIN W96×H48 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Relay output
TZ4W-R4S	DIN W96×H48 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZ4W-R4C	DIN W96×H48 mm	Event 1 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZ4W-A4R	DIN W96×H48 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Relay output
TZ4W-A4S	DIN W96×H48 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZ4W-A4C	DIN W96×H48 mm	Event 1 + Event 2 + PV transmission output (4 … 20 mA)	100 … 240 VAC (50/60 Hz)	Current output (4 … 20 mA)
TZ4ST-14R	DIN W48×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	Relay output
TZ4ST-14S	DIN W48×H48 mm	Event 1	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
TZ4ST-24R	DIN W48×H48 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	Relay output
TZ4ST-24S	DIN W48×H48 mm	Event 1 + Event 2	100 … 240 VAC (50/60 Hz)	SSR drive voltage output
