آشنایی با مفهوم فشار مرجع در سنسورهای فشار

Introduction to Pressure Reference Types

در دنیای ابزار دقیق، سنسورهای فشار به‌طور گسترده برای اندازه‌گیری فشار سیالات (مایعات و گازها) در محیط‌های صنعتی به کار می‌روند. اما آنچه که تفاوت اصلی بین انواع مختلف این سنسورها را رقم می‌زند، نوع فشار مرجع (Reference Pressure) آن‌هاست. این فشار مرجع، مبنایی است که سنسور نسبت به آن فشار را اندازه‌گیری می‌کند.
در مقاله آشنایی با انواع سنسور فشار بر اساس فشار مرجع ، با سه نوع اصلی فشار مرجع شامل مطلق (Absolute)، گیج (Gauge) و تفاضلی (Differential) آشنا می‌شویم و ویژگی‌ها، مزایا و کاربردهای هرکدام را بررسی خواهیم کرد.

فشار مرجع چیست؟

Reference Pressure

فشار مرجع، معیاری ثابت و از پیش تعیین‌شده است که سنسور فشار، مقادیر اندازه‌گیری‌شده را نسبت به آن می‌سنجد. این مقدار می‌تواند یکی از گزینه‌های زیر باشد:

خلأ مطلق (Zero Absolute Pressure)
فشار اتمسفر محیط
فشار نقطه‌ای دیگر در همان سیستم

انتخاب نوع فشار مرجع، نقشی کلیدی در تعیین نوع سنسور (گیج، مطلق یا دیفرانسیل) و حوزه کاربرد آن دارد. در واقع، نوع مرجع استفاده‌شده تعیین می‌کند که سنسور چه نوع فشاری را نمایش می‌دهد و برای چه محیط‌هایی مناسب است.

طبقه‌بندی سنسورهای فشار بر اساس فشار مرجع

Types of Pressure Sensors Based on Reference Pressure

بر اساس نوع فشار مرجع، سنسورهای فشار به سه دسته اصلی تقسیم می‌شوند:

1. سنسور فشار مطلق

Absolute Pressure Sensor

سنسور فشار مطلق، که گاهی با عنوان سنسور ابسولوت (Absolute Sensor) نیز شناخته می‌شود، میزان فشار را نسبت به خلأ کامل (فشار صفر مطلق) اندازه‌گیری می‌کند. در این نوع سنسورها، محفظه مرجع به‌صورت دائمی با خلأ مهروموم شده است و به هیچ عنوان با فشار اتمسفر ارتباط ندارد. به همین دلیل، خروجی این سنسورها همواره نشان‌دهنده فشار واقعی (مطلق) یک سیال است و بدون تأثیرپذیری از تغییرات فشار محیط یا شرایط جوی می‌باشد.

این ویژگی، سنسورهای فشار مطلق را برای کاربردهایی که نیاز به اندازه‌گیری دقیق و مستقل از شرایط محیطی دارند، مانند سیستم‌های خلأ، صنایع هوافضا و فرآیندهای شیمیایی حساس، به گزینه‌ای ایده‌آل تبدیل کرده است.

ویژگی‌های سنسور فشار مطلق

دقت بالا در شرایط متغیر محیطی: عملکرد پایدار و دقیق حتی در محیط‌هایی که فشار اتمسفر نوسان دارد، مانند ارتفاعات یا فضاهای کنترل‌شده.
مستقل از فشار جو: عدم تأثیرپذیری از فشار محیط، ارتفاع از سطح دریا یا تغییرات آب‌وهوایی.
مرجع خلأ دائمی: بهره‌گیری از یک محفظه مرجع خلأ کاملاً مهروموم‌شده (Vacuum-Sealed)، که پایه‌ای ثابت و غیرقابل تغییر برای اندازه‌گیری فراهم می‌سازد.

کاربردهای رایج سنسور فشار مطلق

صنایع هوافضا: نظارت بر فشار کابین هواپیما یا راکت، جایی که فشار دقیق و مستقل از جو ضروری است.
فرآیندهای خلأ و آزمایشگاه‌های تست: کاربرد در اتاق‌های خلأ یا سیستم‌هایی با فشار بسیار پایین.
سیستم‌های تهویه مطبوع پیشرفته: کنترل و مانیتورینگ فشار در سامانه‌های HVAC دقیق و حساس.
اندازه‌گیری فشار بخار: پایش فشار بخار در فرآیندهای صنعتی مانند تولید دارو یا مواد شیمیایی، جایی که فشار مطلق اهمیت دارد.

2. سنسور فشار گیج

Gauge Pressure Sensor

فشار گیج، تفاوت بین فشار مطلق و فشار اتمسفر محیط است. در واقع، این نوع فشار، مقدار فشاری را نشان می‌دهد که بالاتر یا پایین‌تر از فشار جو اندازه‌گیری می‌شود. سنسورهای فشار گیج که با عنوان سنسور فشار نسبی (Relative Pressure Sensor) نیز شناخته می‌شوند، از فشار اتمسفر به‌عنوان مرجع استفاده می‌کنند.

در این سنسورها، فشار مرجع از طریق یک منفذ یا دریچه تهویه (Vent) در پشت دیافراگم، به صورت مستقیم با هوای محیط در تماس است. به همین دلیل، مقدار اندازه‌گیری‌شده همواره نسبت به فشار اتمسفر فعلی بوده و نه فشار مطلق.

برای مثال، اگر فشار واقعی داخل یک مخزن 3 بار و فشار اتمسفر 1 بار باشد، سنسور گیج مقدار 2 بار را نمایش می‌دهد.

انواع سنسور فشار گیج

سنسورهای فشار گیج، که فشار را نسبت به فشار اتمسفر اندازه‌گیری می‌کنند، خود به دو نوع اصلی تقسیم می‌شوند که تفاوت آن‌ها در نحوه‌ی مرجع‌گیری از فشار جو است:

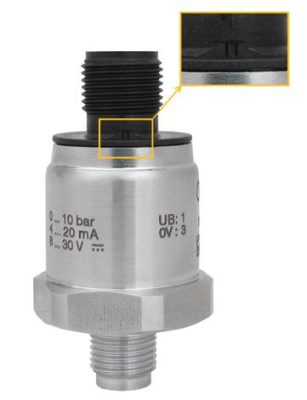

1. سنسور فشار ونتد گیج یا گیج وِنت‌دار

Vented Gauge Pressure Sensor

در این نوع سنسورها، محفظه پشتی دیافراگم از طریق یک دریچه یا منفذ کوچک (Vent) به هوای محیط متصل است. این اتصال باعث می‌شود فشار اتمسفر در هر لحظه به‌صورت مستقیم به عنوان فشار مرجع در نظر گرفته شود. به‌همین دلیل، فشار اندازه‌گیری‌شده همواره نسبت به فشار جو فعلی است.

ویژگی‌های سنسور فشار ونتد گیج

طراحی ساده و رایج در بسیاری از تجهیزات صنعتی
دقت مناسب برای کاربردهای عمومی
حساس به تغییرات فشار اتمسفر (مثلاً در ارتفاعات یا شرایط آب‌وهوایی متغیر)
نیاز به دسترسی به هوای آزاد برای عملکرد صحیح

کاربردهای رایج سنسور فشار گیج وِنت‌دار

تجهیزات هیدرولیک و پنوماتیک
سیستم‌های پمپ و کمپرسور
مانومترهای دیجیتال و مکانیکی
خطوط تولید مواد غذایی، دارویی و نوشیدنی

2. سنسور فشار سلید گیج یا گیج مهروموم شده

Sealed Gauge Pressure Sensor

در این نوع سنسورها، فشار مرجع به‌صورت ثابت و در زمان تولید دستگاه، برابر با فشار اتمسفر در آن لحظه مهروموم می‌شود. در واقع، یک حفره‌ی مرجع در داخل سنسور وجود دارد که با فشار جو پر شده و سپس کاملاً پلمپ شده است. به همین دلیل، این نوع سنسور فشار را نسبت به فشار اتمسفر “ثابت” می‌سنجد، نه متغیر.

ویژگی‌های سنسور فشار سیلد گیج

مقاوم در برابر شرایط محیطی سخت (رطوبت، گردوغبار، گازهای خورنده)
مناسب برای محیط‌هایی که دسترسی به هوای آزاد وجود ندارد
عملکرد پایدار در محیط‌هایی با فشار اتمسفر ناپایدار یا متغیر
نسبت به سنسورهای ونت‌دار، از دقت کمتری در فشارهای پایین برخوردار است، اما در فشارهای بالا قابل‌اعتمادتر است

کاربردهای رایج سنسور فشار گیج مهروموم شده

اندازه‌گیری فشار در سیستم‌های تحت فشار بالا مانند بویلرها و توربین‌ها
تجهیزات صنعتی در محیط‌های بسته، خطرناک یا آلوده
فرآیندهای نفت و گاز، پتروشیمی و صنایع سنگین
سیستم‌های دریایی و تجهیزات زیرآبی که دسترسی به اتمسفر آزاد ندارند

مقایسه اجمالی سنسور فشار ونتد گیج و سلید گیج

ویژگی / نوع سنسور	ونت‌دار (Vented Gauge)	مهروموم‌شده (Sealed Gauge)
نوع فشار مرجع	فشار اتمسفر لحظه‌ای	فشار اتمسفر ثابت در لحظه تولید
دقت در فشار پایین	بالا	نسبتاً کمتر
مناسب برای	کاربردهای عمومی و محیط‌های باز	فشارهای بالا، محیط‌های بسته یا سخت
حساسیت به فشار محیط	دارد	ندارد
نیاز به دریچه تهویه	بله	خیر

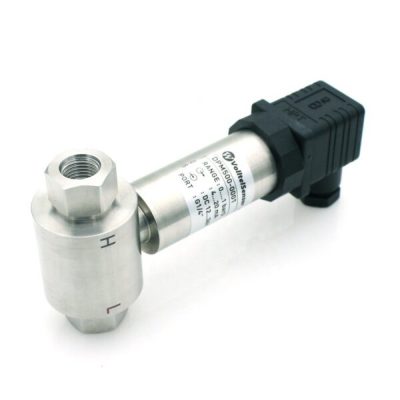

3. سنسور فشار تفاضلی

Differential Pressure Sensor

سنسور فشار تفاضلی که با نام رایج‌تر سنسور فشار دیفرانسیلی نیز شناخته می‌شود، برای اندازه‌گیری تفاوت فشار بین دو نقطه مجزا طراحی شده است. برخلاف سنسورهای فشار گیج یا مطلق که فشار را نسبت به اتمسفر یا خلأ می‌سنجند، این نوع سنسور فقط به اختلاف فشار میان دو ناحیه توجه دارد و نه مقدار مطلق آن‌ها.

این سنسورها دو ورودی مجزا دارند (معمولاً با عناوین P1 و P2 مشخص می‌شوند) و خروجی آن‌ها برابر با ΔP = P1 – P2 خواهد بود. این ویژگی آن‌ها را به ابزاری دقیق برای کنترل و نظارت بر تغییرات فشار در فرآیندهای صنعتی و آزمایشگاهی تبدیل می‌کند.

انواع سنسور فشار تفاضلی

1. سنسور فشار تفاضلی یک‌طرفه

Unidirectional Differential Pressure Sensor

این نوع سنسور برای اندازه‌گیری اختلاف فشار در جهت مثبت طراحی شده است؛ به این معنا که همیشه فرض بر آن است که فشار ورودی اول (P1) بیشتر از فشار ورودی دوم (P2) باشد. در صورت برعکس شدن جهت فشار، ممکن است سنسور آسیب ببیند یا خروجی نادرست ارائه دهد.

ویژگی‌های سنسور تفاضلی یک‌طرفه

طراحی ساده‌تر و کم‌هزینه‌تر
خروجی فقط در صورت اختلاف فشار مثبت
مناسب برای سیستم‌هایی با جریان یا فشار ثابت‌جهت
نیاز به محافظت در برابر معکوس شدن فشار

کاربردهای رایج سنسور تفاضلی یک‌طرفه

اندازه‌گیری اختلاف فشار در فیلترها و جداکننده‌ها
پایش فشار مایع یا گاز در مسیرهای مشخص
مانیتورینگ اختلاف فشار در سیستم‌های پمپ

2. سنسور فشار تفاضلی دوطرفه

Bidirectional Differential Pressure Sensor

سنسورهای دوطرفه قادر به اندازه‌گیری اختلاف فشار در هر دو جهت مثبت و منفی هستند، یعنی هم زمانی که P1 > P2 و هم زمانی که P2 > P1. این ویژگی آن‌ها را برای کاربردهای دینامیک و ناپایدار که نوسانات فشار در دو جهت رخ می‌دهد، بسیار مناسب می‌سازد.

ویژگی‌های سنسور تفاضلی دوطرفه

توانایی اندازه‌گیری ΔP مثبت و منفی
مناسب برای فرآیندهای پیچیده و متغیر
عملکرد پایدار در برابر تغییرات ناگهانی جهت فشار
دقت بالا در سنجش شرایط گذرا (Transient Conditions)

کاربردهای رایج سنسور تفاضلی دوطرفه

اندازه‌گیری جریان سیال با استفاده از تجهیزاتی مانند اوریفیس پلیت، لوله ونتوری یا نازل
نظارت بر افت فشار در فیلترهای هوا و مایعات
کنترل فشار در سیستم‌های تهویه مطبوع (HVAC)
مانیتورینگ اختلاف فشار بین اتاق‌ها یا محفظه‌های کنترل‌شده (مانند اتاق‌های تمیز – Clean Rooms)
کاربرد در فرآیندهای داروسازی، نیمه‌رسانا و صنایع غذایی

ویژگی‌های کلیدی سنسور فشار تفاضلی

دقت بسیار بالا در اندازه‌گیری تغییرات فشار
دو ورودی فشار مستقل (High Pressure Side – Low Pressure Side)
مناسب برای کنترل خودکار فرآیندهای صنعتی
قابل استفاده در شرایط با دما، رطوبت و محیط‌های خورنده
برخی مدل‌ها با خروجی آنالوگ 4–20mA یا دیجیتال مانند Modbus/HART عرضه می‌شوند

جدول مقایسه انواع سنسور فشار

در انتخاب سنسور فشار مناسب برای یک کاربرد خاص، آشنایی با تفاوت‌های ساختاری و عملکردی انواع سنسورها اهمیت زیادی دارد. هر نوع سنسور فشار، بسته به نوع فشار مرجع مورد استفاده، ویژگی‌های عملکردی متفاوتی از نظر دقت، حساسیت به شرایط محیطی، نوع خروجی و کاربرد صنعتی دارد.

در جدول زیر، انواع سنسورهای فشار شامل مطلق (Absolute)، گیج ونت‌دار (Vented Gauge)، گیج مهروموم‌شده (Sealed Gauge)، فشار تفاضلی یک‌طرفه (Unidirectional Differential) و فشار تفاضلی دوطرفه (Bidirectional Differential) از جنبه‌های مختلف فنی و کاربردی با یکدیگر مقایسه شده‌اند تا انتخاب دقیق‌تری برای نیازهای مهندسی صورت گیرد.

نوع سنسور	مطلق ABSOLUTE	گیج ونت‌دار VENTED GAUGE	گیج مهروموم‌شده SEALED GAUGE	تفاضلی یک‌طرفه UNIDIRECTIONAL DP	تفاضلی دوطرفه BIDIRECTIONAL DP
فشار مرجع	خلأ کامل (Zero Pressure)	فشار اتمسفر لحظه‌ای	فشار اتمسفر در لحظه تولید	دو نقطه مجزا (P1 > P2)	دو نقطه مجزا (P1 ≠ P2)
خروجی فشار	فشار مطلق	فشار نسبی نسبت به جو	فشار نسبی نسبت به فشار ثابت	ΔP مثبت	ΔP مثبت یا منفی
دقت اندازه‌گیری	بسیار بالا	متوسط	خوب در فشار بالا	بسیار بالا	بسیار بالا
تأثیرپذیری از فشار محیط	ندارد	دارد	ندارد	ندارد	ندارد
نیاز به ارتباط با هوای محیط	ندارد	دارد (از طریق دریچه Vent)	ندارد	ندارد	ندارد
مناسب برای فشارهای بالا	محدود	بله	بسیار مناسب	بله	بله
رفتار در فشار منفی	ناممکن	بسته به طراحی	بسته به طراحی	ندارد	دارد (پشتیبانی از فشار منفی)
کاربردهای شاخص	خلأ، هوافضا، بخار دقیق	هیدرولیک، پمپ، مانومتر	پتروشیمی، محیط‌های سخت	نظارت بر فیلتر، کنترل پمپ	جریان‌سنجی، اتاق تمیز، HVAC

نکات مهم در انتخاب سنسور فشار بر اساس فشار مرجع

انتخاب سنسور فشار مناسب، تنها به نوع سیال یا بازه فشار بستگی ندارد؛ بلکه یکی از عوامل کلیدی در انتخاب صحیح، نوع فشار مرجع (Reference Pressure) است. در ادامه به مهم‌ترین نکاتی که باید در این زمینه در نظر بگیرید اشاره می‌کنیم:

شرایط محیطی و ارتفاع از سطح دریا
در مناطقی با تغییرات فشار محیطی بالا یا در ارتفاعات، سنسورهای مطلق (Absolute) انتخاب مناسب‌تری هستند، زیرا مبنای اندازه‌گیری آن‌ها خلأ مطلق است و از تغییرات فشار محیط تأثیر نمی‌پذیرند.
اندازه‌گیری اختلاف فشار یا جریان سیال
اگر هدف شما اندازه‌گیری اختلاف فشار میان دو نقطه (مثلاً قبل و بعد از یک فیلتر یا مبدل حرارتی) است، باید از سنسورهای تفاضلی (Differential) استفاده کنید. این سنسورها توانایی اندازه‌گیری دقیق تفاوت فشار بین دو ورودی را دارند.
فشار محیطی و امکان تهویه سیستم
در بیشتر کاربردهای صنعتی که فشار نسبت به جو سنجیده می‌شود و سیستم تهویه طبیعی دارد، سنسور گیج (Gauge) گزینه استاندارد و اقتصادی است.
اما اگر سیستم شما در محفظه بسته یا بدون تهویه مناسب قرار دارد، استفاده از سنسور گیج سیل‌شده (Sealed Gauge) ضروری است تا از دقت اندازه‌گیری در برابر تغییرات فشار محیط محافظت شود.
سطح دقت مورد نیاز
در کاربردهایی که اندازه‌گیری باید در خلأ یا فشارهای بسیار پایین با دقت بالا انجام شود (مثلاً در صنایع دارویی یا نیمه‌رسانا)، سنسور مطلق بهترین گزینه است، چراکه مقایسه با فشار مطلق نتایج دقیق‌تری ارائه می‌دهد.
پایداری اندازه‌گیری در گذر زمان
برای کاربردهایی که سنسور در شرایط پرفشار یا دارای نویزهای محیطی زیاد فعالیت می‌کند، نوع فشار مرجع و طراحی دیافراگم نقش مهمی در طول عمر و دقت ماندگار سنسور دارند. انتخاب سنسوری با فشار مرجع مناسب می‌تواند نیاز به کالیبراسیون مجدد را به حداقل برساند.

جمع‌بندی و پیشنهاد مشاوره تخصصی

اگر هنوز در انتخاب نوع مناسب فشار مرجع (Reference Pressure) برای سنسور مورد نظر خود تردید دارید، جای نگرانی نیست. در مقاله آشنایی با انواع سنسور فشار بر اساس فشار مرجع به‌طور جامع به این موضوع پرداخته شده است. همچنین، رکسنس (REXSENSE) به‌عنوان تأمین‌کننده تخصصی تجهیزات ابزار دقیق، با ارائه مشاوره فنی متناسب با شرایط فرآیندی شما، در انتخاب بهینه سنسور فشار همراهتان خواهد بود.

برای آشنایی با تجربه و رویکرد فنی تیم ما، به صفحه درباره ما مراجعه فرمایید یا از طریق تماس با ما با کارشناسان رکسنس در ارتباط باشید.
