محافظت از سنسور فشار در برابر افزایش ناگهانی فشار (Pressure Spike)
آگوست
چرا باید از سنسور فشار در برابر جهش ناگهانی فشار (Pressure Spike) محافظت کنیم؟
سنسور فشار یکی از حیاتیترین قطعات در سیستمهای ابزار دقیق صنعتی است که اطلاعات کلیدی درباره وضعیت فشار را به تجهیزات کنترلی منتقل میکند. اما این سنسورها به دلیل حساسیت بالا، در معرض خطر آسیب ناشی از پدیدههای ناگهانی و شدید فشار قرار دارند.
اصطلاح جهش ناگهانی فشار (Pressure Spike) به افزایش سریع و لحظهای فشار سیال گفته میشود که میتواند به دلایل مختلفی رخ دهد و شامل پدیدههای متنوعی است، مانند:
- ضربه قوچ (Water Hammer): وقتی جریان سیال ناگهان متوقف شود و موج فشاری شدیدی ایجاد شود.
- کاویتاسیون (Cavitation): وقتی حبابهای بخار در فشار پایین تشکیل و سپس منفجر میشوند.
- چکش بخار (Steam Hammer): زمانی که بخار داغ با آب سرد یا کندانس برخورد کند و موج فشاری ایجاد شود.
- شوک حرارتی یا شوک تفاضلی (Thermal/Differential Shock): تنش ناشی از اختلاف دمای شدید در سیستمهای بخار.
در این مقاله، ابتدا به معرفی دقیق این پدیدهها و تفاوتهایشان میپردازیم، سپس اثرات مخرب هر کدام بر سنسورهای فشار را بررسی میکنیم و در نهایت، راهکارهای مهندسی مناسب برای محافظت از سنسور فشار و افزایش عمر تجهیزات ابزار دقیق را ارائه میدهیم.
با مطالعه این مقاله، میتوانید با دانش کافی و انتخاب تجهیزات و طراحی مناسب، از آسیبهای ناشی از فشار ناگهانی جلوگیری کنید و عملکرد پایدار سیستمهای خود را تضمین نمایید.
معرفی انواع پدیدههای فشار ناگهانی (Pressure Spike) در سیستمهای سیال و بخار
افزایش ناگهانی فشار یا جهش ناگهانی فشار (Pressure Spike) یکی از مهمترین مشکلات در سیستمهای هیدرولیک، ابزار دقیق و بخار است. این پدیده چتری است که انواع مختلف افزایش سریع فشار را شامل میشود و شناخت دقیق زیرمجموعههای آن، کلید پیشگیری از آسیب به سنسور فشار (Pressure Sensor) و سایر تجهیزات ابزار دقیق است.
در ادامه، مهمترین انواع پدیدههای فشار ناگهانی که در صنایع مختلف با آنها مواجه میشویم را بررسی میکنیم:
1. ضربه قوچ
Water Hammer
ضربه قوچ (Water Hammer) پدیدهای است که زمانی در خطوط لوله و سیستمهای انتقال سیالات تراکمناپذیر (مثل آب یا روغن هیدرولیک) اتفاق میافتد که جریان سیال به طور ناگهانی متوقف یا تغییر مسیر دهد. معمولاً این توقف ناگهانی به دلیل بسته شدن سریع شیرها، خاموش شدن پمپها یا تغییرات ناگهانی سرعت جریان رخ میدهد.
در این شرایط، تغییر ناگهانی سرعت جریان باعث ایجاد موج فشاری با دامنه بسیار زیاد میشود که با سرعت صوت در داخل سیال حرکت میکند. این موج فشار ناگهانی به دیواره لولهها، اتصالات و تجهیزات حساس مانند سنسورهای فشار وارد شده و میتواند منجر به آسیبهای جدی مانند ترکیدگی لوله، خرابی اتصالات و از کار افتادن سنسورها شود.
مکانهای مستعد بروز ضربه قوچ
- شیرهای کنترل سریع
- انتهای خطوط لوله
- نقاط تغییر جهت سریع جریان مانند زانوییها
- سیستمهایی با حجم مایع زیاد و لولهکشی طولانی
اثرات ضربه قوچ
- ایجاد صدا و لرزش شدید در خطوط لوله
- فشارهای بسیار زیاد و گذرا که ممکن است چندین برابر فشار کاری سیستم باشند
- آسیب به سنسورهای فشار از طریق دیافراگم یا بدنه
- نشت یا شکست اتصالات هیدرولیکی و لولهها
نکات مهم
- سرعت و شدت ضربه قوچ به سرعت تغییر جریان و ویژگیهای سیال بستگی دارد.
- طراحی مناسب مسیر لولهکشی و استفاده از تجهیزات مهندسی مانند دمپرها و اسنابرها میتواند شدت ضربه قوچ را کاهش دهد.
2. کاویتاسیون
Cavitation

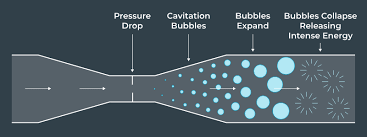

کاویتاسیون (Cavitation) پدیدهای است که زمانی در سیالات تراکمناپذیر مانند آب یا روغن هیدرولیک رخ میدهد که فشار موضعی سیال به زیر فشار بخار آن برسد. در این شرایط، حبابهای بخار در نقاط با فشار پایین تشکیل میشوند. این نقاط معمولاً در نزدیکی تغییرات ناگهانی مسیر جریان سیال مثل:
- زانوییها (Elbows)
- شیرهای کنترل با تغییر مسیر سریع
- پروانهها و پرههای موتورهای پمپ (Impellers)
- نقاط محدود شده یا تنگناهای جریان
قرار دارند.
حبابهای بخار پس از شکلگیری، بهدلیل جابهجایی جریان و افزایش فشار در بخشهای بعدی سیستم، ناگهان در فشار بالاتر فرو میریزند (Collapse) که این فروپاشی باعث ایجاد موجهای شوک و ضربات مایکروسکوپی بسیار شدید میشود. این امواج فشار لحظهای بسیار بالا و ضربات مکرر، میتوانند باعث آثار زیر شود:
- خوردگی و آسیب مکانیکی به دیوارهها و تجهیزات
- تخریب سطوح فلزی
- ایجاد صداهای ناهنجار و لرزشهای شدید
- آسیب به سنسورهای فشار و کاهش دقت و عمر مفید آنها
کاویتاسیون یکی از عوامل مهم در بروز فشار ناگهانی (Pressure Spike) و نوسانات خطرناک در سیستمهای هیدرولیکی است که در محلهای تغییر جهت ناگهانی جریان و تجهیزات دوار (مانند پروانهها) رخ میدهد.
3. چکش بخار
Steam Hammer
چکش بخار (Steam Hammer) پدیدهای خطرناک در سیستمهای بخار تراکمپذیر است که معمولاً در شرایطی رخ میدهد که بخار داغ با آب سرد یا کندانس در مسیر لولهکشی یا تجهیزات برخورد میکند. این اتفاق باعث ایجاد موج فشاری شدید و گذرا در سیستم میشود که با سرعت بالا حرکت کرده و میتواند آسیبهای جدی وارد کند.
این پدیده در واقع نوعی فشار ناگهانی (Pressure Spike) ناشی از جریان دو فازی بخار-مایع است. زمانی که بخار وارد بخشی از سیستم میشود که کندانس یا آب سرد باقی مانده وجود دارد، به دلیل اختلاف دما، بخار بهسرعت میعان میشود و حجم آن بهطور ناگهانی کاهش مییابد. این تغییر حجم، مانند مکش ناگهانی عمل کرده و باعث ایجاد ضربه فشاری قدرتمند در خط لوله میشود.
مکانهای رایج وقوع چکش بخار
- خطوط بخار که در آنها کندانس تجمع پیدا کرده است
- نقاطی با تغییر ناگهانی مسیر یا سرعت جریان بخار
- ورودی و خروجی بویلرها و مبدلهای حرارتی
- سیستمهایی با باز و بسته شدن سریع شیر بخار
- خطوط انتقال دارای جریان دو فازی (بخار و مایع)
اثرات چکش بخار
- افزایش ناگهانی فشار تا چند برابر فشار کاری سیستم
- ترکخوردگی یا شکست در لولهها، شیرآلات و تجهیزات کنترلی
- آسیب جدی به سنسورهای فشار و کاهش دقت یا عمر مفید آنها
- نشت بخار و کاهش ایمنی سیستم
راهکارهای پیشگیری از چکش بخار
- نصب تله بخار (Steam Trap) در نقاط مناسب برای تخلیه کندانس
- طراحی شیب و مسیر لولهکشی برای جلوگیری از تجمع آب سرد
- استفاده از پرشر اسنابر یا دمپر مخصوص سیستمهای بخار
- پایش دما و فشار بهصورت مداوم با سنسورهای دقیق و مقاوم
- انتخاب سنسورهایی که بهطور خاص برای شرایط فشار ناگهانی و شوک حرارتی طراحی شدهاند
4. شوک حرارتی و شوک تفاضلی
Thermal Shock / Differential Shock
شوک حرارتی (Thermal Shock) یا شوک تفاضلی (Differential Shock) پدیدهای است که در سیستمهای بخار زمانی رخ میدهد که اختلاف دمای شدید بین بخشهای مختلف سیستم بهوجود میآید. این اختلاف دما باعث ایجاد تنشهای مکانیکی در مواد و در نتیجه افزایش ناگهانی فشار در بخشهایی از سیستم میشود.
این فشارهای گذرا و تنشهای حرارتی میتوانند به سنسورهای فشار، لولهها، شیرها و سایر تجهیزات ابزار دقیق آسیب برسانند و باعث کاهش عمر مفید و عملکرد نامناسب آنها شوند.
دلایل وقوع شوک حرارتی و تفاضلی
- ورود ناگهانی بخار داغ به بخشهای سرد سیستم
- تغییرات سریع دمایی در خطوط بخار
- تفاوت دمای شدید بین بخشهای مختلف یک دستگاه یا لولهکشی
اثرات شوک حرارتی و تفاضلی
- ایجاد فشار ناگهانی و شوکهای مکانیکی در سیستم
- آسیب به دیوارههای لوله و اتصالات
- تأثیر منفی بر عملکرد و دوام سنسورهای فشار
- افزایش ریسک نشت و خرابی تجهیزات
نکات مهم در مدیریت این پدیده
- کنترل تدریجی دمای سیستم و جلوگیری از تغییرات ناگهانی
- استفاده از مواد و تجهیزات مقاوم در برابر شوک حرارتی
- طراحی مناسب مسیرهای لولهکشی و انتخاب محل نصب سنسورها
- به کارگیری تجهیزات محافظتی مانند دمپر و اسنابر مناسب برای شرایط بخار
جمعبندی
درک کامل و دقیق انواع پدیدههای افزایش ناگهانی فشار (Pressure Spike) مانند ضربه قوچ (Water Hammer)، کاویتاسیون (Cavitation)، چکش بخار (Steam Hammer) و شوک حرارتی (Thermal Shock)، نقش بسیار مهمی در انتخاب بهترین روشهای محافظت از سنسور فشار در سیستمهای صنعتی دارد.
با بهرهگیری از این دانش تخصصی، مهندسین میتوانند تجهیزات حساس ابزار دقیق را در برابر آسیبهای ناشی از فشارهای گذرا به طور مؤثر حفظ کنند، عملکرد سیستم را پایدار نگه دارند و هزینههای ناشی از خرابی و تعمیرات را کاهش دهند.
اثرات مخرب افزایش فشار ناگهانی بر سنسور فشار و سایر تجهیزات ابزار دقیق
در این بخش به بررسی دقیق تاثیرات پدیدههای فشار ناگهانی مانند ضربه قوچ، کاویتاسیون، چکش بخار و شوک حرارتی بر عملکرد و دوام سنسورهای فشار و دیگر تجهیزات ابزار دقیق خواهیم پرداخت. فشارهای گذرا و ناگهانی ناشی از این پدیدهها میتوانند باعث آسیبهای جدی از جمله خرابی دیافراگم سنسورها، اختلال در کالیبراسیون، نشت در اتصالات و کاهش عمر مفید تجهیزات شوند.
شناخت این اثرات، اهمیت استفاده از راهکارهای مهندسی محافظتی را بیش از پیش آشکار میسازد و نقش کلیدی در تضمین عملکرد پایدار سیستمهای ابزار دقیق ایفا میکند.
1. آسیب مکانیکی به دیافراگم سنسور فشار
دیافراگم به عنوان بخش حساس و فعال یک سنسور فشار، مستقیماً با سیال در تماس است و وظیفهی تشخیص تغییرات فشار را بر عهده دارد. در مواجهه با افزایش ناگهانی فشار (Pressure Spike)، انرژی ضربهای شدید به دیافراگم منتقل میشود. این انرژی میتواند منجر به:
- خمشدگی و تغییر شکل دائم دیافراگم (Loss of Elasticity)
- ترکخوردگی یا حتی پارگی در فشارهای بالا
- گیر کردن دیافراگم در موقعیت فشرده (Stuck Position)
شود که در نهایت دقت اندازهگیری را از بین میبرد و سنسور را از حالت عملیاتی خارج میسازد.
2. اختلال در کالیبراسیون و کاهش دقت سنجش
فشارهای گذرا ممکن است اجزای داخلی مانند پلهای اندازهگیری (Wheatstone Bridge) یا قطعات نیمهرسانا را تحت فشار فیزیکی یا حرارتی قرار دهند. این اتفاق موجب:
- جابجایی نقطه صفر (Zero Drift)
- ایجاد خطای خطی یا غیرخطی در خروجی
- نیاز به کالیبراسیون مجدد یا تعویض سنسور
میگردد که نتیجهی نهایی آن، عدم اطمینان در دادههای سیستم کنترل و افزایش ریسک فرآیندی است.
3. نشت سیال در اتصالات و بدنه سنسور
افزایش لحظهای فشار میتواند به اتصالات مکانیکی، واشرها (Gaskets)، اورینگها و حتی بدنهی فلزی سنسور آسیب وارد کند. این موضوع بهویژه در سنسورهای نصبشده روی خطوط هیدرولیک فشار بالا یا بخار اشباع بسیار شایع است. پیامدها شامل:
- نشت سیال و کاهش فشار خط
- خطرات ایمنی و زیستمحیطی ناشی از نشت
- خروج سنسور از شرایط کاری ایمن و استاندارد
میباشد که تعمیرات پرهزینه یا تعویض کامل را بهدنبال خواهد داشت.
4. کاهش عمر مفید سنسور و افزایش هزینههای نگهداری
پدیدههایی مانند ضربه قوچ و شوک حرارتی در صورت تکرار مداوم، فشارهای سایکلینگ و پیکهای فشار مزمن ایجاد میکنند که باعث:
- خستگی مکانیکی در ساختار سنسور
- کاهش طول عمر قطعات داخلی و برد الکترونیکی
- افزایش تعداد خرابیها و زمان توقف سیستم
میشود و هزینههای نگهداری پیشگیرانه و اصلاحی را بهطور قابل توجهی افزایش میدهد.
5. تأثیر منفی بر سایر تجهیزات ابزار دقیق
پرشر اسپایکها فقط سنسورها را هدف قرار نمیدهند، بلکه:
- شیرهای کنترلی ممکن است ناگهان باز یا بسته شوند.
- گیجها و ترانسمیترها ممکن است دچار خوانش نادرست یا خرابی شوند.
- رگولاتورها و کنترلرها ممکن است نتوانند بهدرستی پاسخ دهند.
که اینها همگی روی پایداری فرآیند صنعتی و ایمنی سیستم تأثیر مستقیم دارند.
راهکارهای مهندسی برای محافظت از سنسور فشار در برابر پرشر اسپایک
محافظت از سنسور فشار در برابر فشار ناگهانی (Pressure Spike Protection for Pressure Sensors) یکی از چالشهای کلیدی در طراحی سیستمهای هیدرولیک، بخار و سایر سیالات فرآیندی است. اگر سنسور بهدرستی انتخاب و محافظت نشود، وقوع پدیدههایی مانند ضربه قوچ، کاویتاسیون یا شوک حرارتی میتواند منجر به تخریب تجهیزات ابزار دقیق و افزایش هزینههای نگهداری شود.
در این بخش، مهمترین راهکارهای مهندسی برای جلوگیری از آسیبهای ناشی از پرشر اسپایک را بررسی میکنیم:

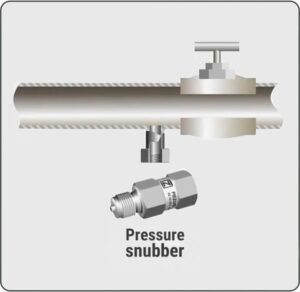

1. استفاده از دمپر یا پرشر اسنابر (Damper / Pressure Snubber)
دمپرها و اسنابرها تجهیزاتی هستند که با ایجاد مقاومت در برابر ورود ناگهانی سیال به سنسور، از انتقال فشارهای گذرا جلوگیری میکنند. استفاده از این قطعات باعث میشود ضربههای ناگهانی مستقیماً به دیافراگم سنسور نرسند و در نتیجه دقت اندازهگیری حفظ شود.
✔️ مزایا:
کاهش نوسانات سیال و پایداری سیگنال خروجی
افزایش عمر مفید سنسور
جلوگیری از آسیب دیافراگم در برابر شوک فشار
🔧 نکته مهندسی: در کاربردهایی با فشار دینامیک بالا، اسنابرهای پیستونی یا فنری عملکرد بهتری نسبت به انواع روزنهای دارند.
2. نصب شیرهای حفاظتی مانند شیر اطمینان یا شیر یکطرفه
برای کنترل مسیر جریان و جلوگیری از تجمع فشار، میتوان از شیرهایی مانند:
- شیر اطمینان (Relief Valve)
- شیر یکطرفه (Check Valve)
- شیر انحرافی (Bypass Valve)
استفاده کرد. این شیرها به کاهش ناگهانی فشار و ممانعت از انتقال موج فشار به سنسور کمک میکنند.
3. انتخاب موقعیت نصب مناسب برای سنسور فشار
محل نصب سنسور تأثیر مستقیمی بر میزان فشار اعمالشده دارد. توصیه میشود:
- سنسور در نقاطی با حداقل تلاطم و نوسان فشار نصب شود.
- از نصب مستقیم در مسیر خروجی پمپ، کمپرسور یا شیر کنترلی اجتناب شود.
- در صورت امکان، از خط فرعی (Tapping Line) با فاصله مناسب از جریان اصلی استفاده شود.
📐 نکته: در مسیرهایی با احتمال ضربه قوچ، محل نصب باید بعد از تجهیزات کاهنده فشار مانند دمپر یا فیلتر قرار گیرد.
4. استفاده از شیلنگها و اتصالات مقاوم در برابر شوک
جنس و کیفیت لولهها و شیلنگهای متصل به سنسور نقش مهمی در مقاومت سیستم در برابر پرشر اسپایک دارد. استفاده از:
- شیلنگهای تقویتشده با بافت فلزی یا لایههای چندگانه
- اجتناب از شیلنگهای لاستیکی معمولی در کاربردهای فشار بالا
- رعایت زاویه مناسب در زانوییها و پرهیز از تغییرات ناگهانی مسیر جریان
میتواند از بروز پدیدههایی مانند کاویتاسیون یا تلاطم جلوگیری کند.
5. طراحی مسیر جریان برای کاهش تلاطم و فشار نوسانی
افزایش ناگهانی سرعت سیال یا تغییرات شدید در مسیر آن (مانند زانوییهای تند یا انشعابات متعدد) میتواند موجبات ناپایداری جریان و در نهایت پرشر اسپایک را فراهم کند. توصیه میشود:
- مسیر لولهکشی با حداقل انحراف و زاویه طراحی شود.
- از دیفیوزرها یا ضربهگیرهای مکانیکی برای آرامسازی جریان استفاده شود.
- در سیستمهای بخار، نصب تله بخار یا کندانسگیر توصیه میشود.
6. انتخاب تکنولوژی مناسب سنسور فشار
همه سنسورها به یک اندازه در برابر فشارهای گذرا مقاوم نیستند. در محیطهایی با شوک فشار، باید از تکنولوژیهایی استفاده شود که مقاومت مکانیکی بالایی دارند، مانند:
- سنسورهای Thin Film (فیلم نازک فلزی) با مقاومت بالا در برابر فشارهای لحظهای
- اجتناب از سنسورهای سرامیکی (Ceramic Diaphragm) در سیستمهایی با ضربه قوچ یا استیم همر
- انتخاب سنسورهایی با گواهی مقاومت در برابر فشار افزایشی یا انفجاری (Overpressure / Burst Pressure Rating)
7. استفاده از جداکنندهها، فیلترهای جریان و بافر
برای کاهش شدت موج فشار قبل از رسیدن به سنسور میتوان از:
- جداکنندههای مکانیکی یا سیالی (Diaphragm Seals / Isolators)
- فیلترهای جریان (Flow Restrictors)
- مخازن بافر یا آکومولاتورها
استفاده کرد تا انرژی ضربه به مرور جذب شده و به سنسور منتقل نشود.
چکلیست مهندسی برای انتخاب سنسور فشار در شرایط وجود پرشر اسپایک (Pressure Spike)
انتخاب صحیح سنسور فشار (Pressure Sensor) در محیطهایی که با پدیدههایی مانند پرشر اسپایک، ضربه قوچ (Water Hammer)، کاویتاسیون (Cavitation) و شوک بخار (Steam Hammer) مواجه هستند، از اهمیت حیاتی برخوردار است. اشتباه در انتخاب سنسور میتواند منجر به خرابی سریع، نشت، از دست رفتن دقت و هزینههای سنگین تعمیراتی شود. در این بخش، به مهمترین فاکتورهای فنی برای انتخاب سنسور فشار در چنین شرایطی میپردازیم:
1. بررسی دامنه فشار کاری و فشار پیک (Spike Pressure)
پیش از انتخاب سنسور، باید مقدار فشار نرمال و همچنین مقدار فشار لحظهای یا پیک فشاری (Spike Pressure) در سیستم اندازهگیری شود. سنسور باید قادر باشد فشارهای گذرا را تحمل کند، بدون اینکه دچار خرابی یا خطای اندازهگیری شود.
نکته: همیشه سنسوری انتخاب کنید که حداکثر فشار مجاز (Overpressure Limit) آن حداقل 1.5 تا 3 برابر فشار کاری سیستم باشد.
2. توجه به مشخصات Burst Pressure و Overpressure
- Overpressure Rating: میزان فشاری که سنسور بدون آسیب دیدن میتواند برای مدت کوتاه تحمل کند.
- Burst Pressure: حداکثر فشاری که در صورت عبور از آن، دیافراگم یا بدنه سنسور دچار آسیب دائمی میشود.
این مشخصات باید بالاتر از سطح پرشر اسپایک پیشبینی شده باشند.
3. انتخاب تکنولوژی سنجش مناسب
تکنولوژی حسگر سنسور فشار، تأثیر مستقیمی بر عملکرد آن در شرایط سخت دارد:
- Thin Film (فیلم نازک): مقاومت بالا در برابر شوکهای فشاری و ارتعاش – مناسب برای فشارهای گذرا
- Ceramic: دقت بالا ولی حساستر به شوک – معمولاً برای کاربردهای ملایمتر
- Piezoresistive: عملکرد دقیق اما نیازمند محافظت در برابر پدیدههای شدید دینامیکی
- MEMS: در حال رشد، ولی نیاز به بررسی در فشار بالا
✅ در حضور پرشر اسپایک، معمولاً تکنولوژی Thin Film روی بدنه استیل توصیه میشود.
4. انتخاب متریال مناسب برای دیافراگم و بدنه
در شرایطی که فشار بالا همراه با سیال خورنده یا دمای بالا وجود دارد، انتخاب متریال بسیار مهم است:
- دیافراگم: استیل 316L، هستلوی، تانتالوم برای مقاومت در برابر خوردگی
- بدنه: فولاد ضدزنگ یا مواد آلیاژی مقاوم به حرارت
- سیلینگ و اورینگ: Viton یا PTFE برای مقاومت شیمیایی و دمایی
5. تطابق با نوع سیال فرآیندی
نوع سیال بر انتخاب سنسور تأثیر میگذارد:
| نوع سیال | ملاحظات لازم |
|---|---|
| روغن هیدرولیک | مقاومت در برابر فشارهای گذرا و ضربه قوچ |
| بخار | دمای بالا، رطوبت، و شوک حرارتی |
| مایعات خورنده | نیاز به متریال مقاوم به خوردگی |
| سیالات ویسکوز | توجه به پاسخ دینامیکی سنسور |
6. دمای عملیاتی و مقاومت در برابر شوک حرارتی
دمای بالا یا نوسانات شدید دما (ترمال شوک) میتوانند باعث جابجایی نقطه صفر، تخریب برد الکترونیکی یا تغییر خواص متریال شوند. حتماً:
- بازه دمای عملیاتی سنسور را بررسی کنید.
- از سنسورهایی با طراحی مقاوم در برابر شوک حرارتی استفاده شود.
- در صورت نیاز، از لولههای خنککننده (Cooling Neck) یا سیفون بخار استفاده شود.
7. در نظر گرفتن فرکانس پرشر اسپایک
در کاربردهایی که پدیدههای گذرا مکرر هستند، مثل سیستمهای پمپاژ یا بخار متناوب، باید سنسورهایی با طراحی مقاوم در برابر سیکلهای فشار بالا انتخاب شود.
8. بررسی پاسخ دینامیکی سنسور
پاسخ سریع و بدون رزونانس در برابر تغییرات فشار از عوامل کلیدی برای حفظ دقت است.
استفاده از تجهیزات مکمل مانند Pressure Snubber یا Damping Element توصیه میشود تا از انتقال نوسانات شدید به سنسور جلوگیری شود.
9. استفاده از تجهیزات حفاظتی در مسیر نصب
برای افزایش عمر و عملکرد سنسور:
- استفاده از دمپر یا اسنابر فشار (Pressure Snubber / Damper)
- شیر ایزولاسیون برای جداسازی هنگام تست یا تعویض
- استفاده از اتصالات نرم و ضد ضربه مانند شیلنگ فلزی بافتهشده
10. بررسی استانداردهای ایمنی و حفاظتی
در صنایع حساس (نفت، گاز، پتروشیمی، نیروگاه):
- استاندارد ATEX برای محیطهای انفجاری
- استاندارد IP67/IP68 برای نفوذناپذیری
- SIL (Safety Integrity Level) برای قابلیت اطمینان در عملکرد
- CE، RoHS، EMC برای انطباق فنی و زیستمحیطی
نتیجهگیری نهایی: محافظت هوشمندانه، عملکرد پایدار
پدیدههایی مانند ضربه قوچ، کاویتاسیون، شوک حرارتی و چکش بخار، همگی از انواع پرشر اسپایک هستند که در صورت بیتوجهی، میتوانند آسیبهای جدی و بعضاً جبرانناپذیر به تجهیزات ابزار دقیق بهویژه سنسورهای فشار وارد کنند. این آسیبها شامل ترک خوردن دیافراگم، اختلال در دقت اندازهگیری، نشتی در اتصالات و کاهش عمر مفید سنسور میشود.
محافظت از سنسور فشار در برابر پرشر اسپایک نیازمند شناخت دقیق شرایط کاری سیستم، انتخاب صحیح تکنولوژی سنسور، طراحی مناسب مسیر جریان و استفاده از تجهیزات محافظتی مهندسیشده است. رعایت این اصول، علاوه بر افزایش پایداری عملکرد سنسور، موجب کاهش هزینههای نگهداری و افزایش ایمنی سیستمهای صنعتی خواهد شد.
در صورتی که در انتخاب سنسور مناسب، طراحی مسیر یا استفاده از تجهیزات محافظتی نیاز به راهنمایی تخصصی دارید، کارشناسان ما آماده ارائه مشاوره هستند.
از طریق صفحه تماس با ما با تیم فنی در ارتباط باشید.
سؤالات متداول درباره محافظت از سنسور فشار در برابر افزایش ناگهانی فشار
پرشر اسپایک به افزایش لحظهای و بسیار سریع فشار در سیستم سیالات گفته میشود. این جهش ناگهانی میتواند به دیافراگم سنسور فشار آسیب بزند، کالیبراسیون آن را مختل کند و حتی باعث نشت یا شکست بدنه شود. محافظت از سنسور فشار در برابر پرشر اسپایک یک ضرورت جدی در طراحی سیستمهای صنعتی است.
ضربه قوچ زمانی رخ میدهد که جریان سیال بهصورت ناگهانی متوقف شود یا تغییر جهت دهد، مانند بسته شدن ناگهانی یک شیر. این پدیده یک موج فشار پرانرژی ایجاد میکند.
در مقابل، کاویتاسیون زمانی اتفاق میافتد که فشار سیال به زیر فشار بخار برسد و حبابهای بخار تشکیل شوند؛ سپس این حبابها در منطقه پرفشار فروپاشی کرده و موجهای فشاری خطرناک تولید میکنند.
هر دو پدیده، نمونهای از فشار ناگهانی هستند اما منشاء آنها متفاوت است.
خیر. چکش بخار (Steam Hammer) زمانی رخ میدهد که بخار داغ با آب سرد یا کندانس برخورد کند و باعث ضربه شدید شود.
اما شوک حرارتی (Thermal Shock) معمولاً ناشی از تغییرات شدید دمایی بین بخشهای مختلف سیستم است که منجر به تنشهای فشاری و مکانیکی در اجزای فلزی و سنسور میشود. این دو پدیده مستقل ولی هر دو خطرناک هستند.
استفاده از تجهیزات حفاظتی مانند پرشر اسنابر (Pressure Snubber) و دمپر، به همراه انتخاب محل نصب مناسب، کاهش طول شیلنگها، جلوگیری از زانویی زیاد و استفاده از سنسورهای مقاوم، راهکارهای مؤثر در جلوگیری از آسیب ناشی از پرشر اسپایک هستند.
چکش بخار (Steam Hammer) معمولاً در لولههایی با جریان ترکیبی بخار و آب رخ میدهد؛ بهویژه زمانی که بخار داغ به لولهای وارد شود که در آن آب یا کندانس سرد باقیمانده است.
این اختلاف دما و فاز، منجر به میعان سریع بخار میشود که به دنبال آن، یک موج فشاری قدرتمند (فشار ناگهانی) ایجاد میگردد که میتواند به سنسور فشار، لولهکشی، شیرآلات و اتصالات آسیب جدی وارد کند.
این پدیده اغلب در سیستمهای بخار صنعتی، مبدلهای حرارتی، دیگهای بخار و مسیرهای طولانی انتقال بخار مشاهده میشود.
راهکارهای پیشگیری از چکش بخار:
-
نصب مناسب تله بخار (Steam Trap) برای تخلیه کندانس
-
جلوگیری از تجمع آب در مسیر بخار
-
طراحی شیب مناسب در خطوط بخار
-
استفاده از سنسورهای مقاوم به شوک حرارتی و فشار ناگهانی
-
انجام اقدامات حفاظتی مانند پرشر اسنابر
سنسورهای مبتنی بر تکنولوژی Thin Film فلزی به دلیل استحکام مکانیکی بالا و مقاومت در برابر شوکهای فشاری، گزینه بهتری هستند.
در مقابل، سنسورهای سرامیکی ممکن است در برابر شوک حرارتی یا فشار ناگهانی دچار ترکخوردگی شوند.
بله. نصب سنسور در نقاطی با فشار پایدار، دور از مسیر متلاطم یا زانوییهای شدید، میتواند از برخورد مستقیم موج فشار به سنسور جلوگیری کند. همچنین، استفاده از رابطها و لولههای ضد ارتعاش نیز مفید است.
قطعاً. نوسانات شدید و مکرر فشار باعث ایجاد خطا در کالیبراسیون سنسور شده و دقت اندازهگیری را کاهش میدهند. همچنین، ممکن است باعث بروز خطای صفر یا شیفت دائمی خروجی شوند.
خیر. اگرچه بیشتر پدیدههای پرشر اسپایک مانند ضربه قوچ و کاویتاسیون در سیالات مایع رخ میدهند، اما در سیستمهای بخار نیز پدیدههایی مانند چکش بخار و شوک حرارتی میتوانند فشار ناگهانی ایجاد کنند. بنابراین، تمامی سیستمهای سیال باید از این نظر بررسی شوند.
رکسنس (REXSENSE) با ارائه راهکارهای دقیق و تخصصی در حوزه ابزار دقیق، میتواند شما را در انتخاب بهترین سنسور فشار مقاوم در برابر فشار ناگهانی راهنمایی کند. برای دریافت مشاوره رایگان، از طریق صفحه تماس با ما اقدام نمایید.
