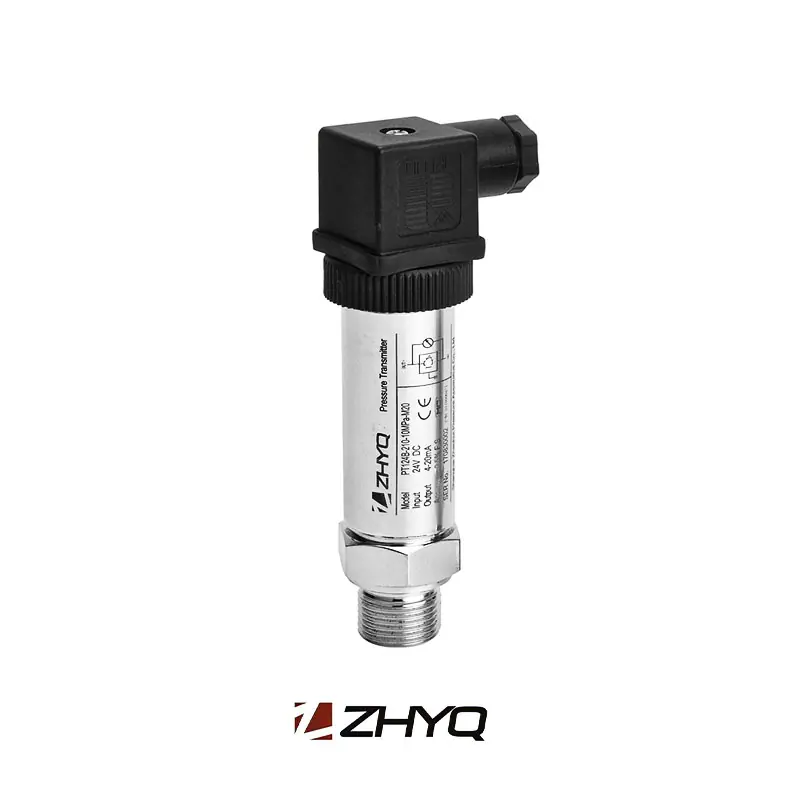

سنسور فشار ZHYQ سری PT124B-210

72,000,000 ﷼

محدوده فشار

0 – 250 bar

0 – 400 bar

نوع خروجی

4 – 20 mA

0 – 10 VDC

0 – 5 VDC

دقت اندازه‌گیری

0.5 %FS

1 %FS

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: سنسور فشار برند: ZHYQ

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

سنسور فشار ZHYQ سری PT124B-210 یک ترانسمیتر فشار صنعتی دقیق و مقاوم است که برای ماشین‌سازی، هیدرولیک، پنوماتیک، تست و کنترل فرآیندها و پایش فشار مخازن مایع و گاز کاربرد دارد.

معرفی ترانسمیتر فشار صنعتی ZHYQ سری PT124B-210

سنسور فشار ZHYQ سری PT124B-210 یکی از محصولات پرکاربرد و قابل اعتماد در حوزه ابزار دقیق است که برای طیف وسیعی از صنایع طراحی شده است. این ترانسمیتر با بهره‌گیری از تکنولوژی پیشرفته سنجش فشار، دقت بالا و پایداری طولانی‌مدت را تضمین می‌کند.

بدنه مستحکم و طراحی جمع‌وجور آن، استفاده در محیط‌های صنعتی مختلف را امکان‌پذیر کرده است. از کنترل فرآیندها و ماشین‌سازی گرفته تا تجهیزات تست، هیدرولیک، پنوماتیک و پایش فشار مخازن گاز و مایعات، همگی از جمله کاربردهای رایج این سنسور فشار هستند.

وجود انواع سیگنال‌های خروجی استاندارد (جریانی و ولتاژی) و تنوع در اتصالات مکانیکی و الکتریکی، انعطاف‌پذیری بالایی در نصب و استفاده از این تجهیز فراهم می‌سازد.

مزایا و ویژگی‌ها

دقت و پایداری بالا در اندازه‌گیری فشار
طراحی جمع‌وجور و مقاوم برای محیط‌های صنعتی
قابلیت استفاده در فشارهای پایین و بالا
تنوع در سیگنال‌های خروجی (4 تا 20 میلی‌آمپر (mA)، 0 تا 10 ولت و 0 تا 5 ولت DC)
امکان انتخاب از بین انواع پورت‌های فشار و کانکشن‌های الکتریکی
مناسب برای کاربردهای گسترده در صنایع مختلف

کاربردها در صنایع

ماشین‌سازی و کنترل فرآیند
سیستم‌های هیدرولیک و پنوماتیک
تجهیزات تست و کنترل کیفیت مواد
اندازه‌گیری سطح مخازن مایع
پایش فشار مخازن گاز و خطوط انتقال
صنایع آب و فاضلاب

خدمات پس از فروش

تمامی محصولات ZHYQ چین در فروشگاه REXSENSE دارای یک سال گارانتی و پوشش کامل خدمات پس از فروش می‌باشند.

جدول مشخصات فنی سنسور فشار ZHYQ سری PT124B-210

در جدول زیر ویژگی‌ها و مشخصات فنی کامل سنسور فشار ZHYQ سری PT124B-210 شامل محدوده فشار، نوع سیگنال خروجی، دقت، شرایط دمای کاری و نوع اتصالات نمایش داده شده است تا انتخابی مطمئن و دقیق برای نیاز صنعتی شما فراهم شود.

ZHYQ	برند
China	کشور سازنده
PT124B-210	سری یا مدل
Pressure Transmitter	نوع کالا
Strain Gauge	(Technology) تکنولوژی
■ Gauge	(Pressure Type) نوع فشار
-1 … 0 bar ~ 50 mbar … 2000 bar	(Pressure Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ 150 %FS	(Max. Overpressure) فشار مازاد
■ 300 %FS	(Min. Burst Pressure) فشار انفجار
■ 4 … 20 mA / 2-wire ■ 0 … 5 VDC / 3-wire ■ 0 … 10 VDC / 3-wire	(Output Signal) سیگنال خروجی
■ 24 (12 … 36) VDC	(Supply Voltage) ولتاژ تغذیه
⟡ Including Non-linearity, Repeatability & Hysteresis ■ ± 0.5 %FS ■ ± 1 %FS	(Accuracy) دقت
■ ± 0.2 %FS	(Non-linearity) غیر خطی
■ ± 0.2 %FS	(Repeatability) تکرار پذیری
N/A	(Hysteresis) هیسترزیس
■ ± 0.2 %FS per Year	(Long Term Stability) پایداری بلند مدت
No	(Adjustable) قابل تنظیم
N/A	(Resolution) رزولوشن
■ < 5ms	(Response Time) زمان پاسخ دهی
-40 … +80 °C	(Media Temperature) دمای سیال
-40 … +80 °C	(Ambient Temperature) دمای محیط
N/A	(Storage Temperature) دمای نگهداری
0 … +70 °C	(Compensated Temperature) دمای جبران شده
N/A	(Shock Resistance) مقاومت در برابر شوک
N/A	(Vibration Resistance) مقاومت در برابر لرزش
Threaded – Membrane Inside	(Mounting) نحوه نصب
■ Male – G 1/4″ ■ Male – G 1/2″ ■ Male – 1/4″ NPT ■ Male – 1/2″ NPT ■ Male – M20 x 1.5	(Pressure Port) پورت فشار
Yes	(With Damper or Snubber) دارای فشار شکن داخلی
■ Stainless Steel 304 ■ Stainless Steel 316L	(Housing Material) جنس بدنه
■ Stainless Steel 304 ■ Stainless Steel 316L	(Diaphragm Material) جنس دیافراگم
■ Stainless Steel 304 ■ Stainless Steel 316L	(Process Connection Material) جنس پورت فشار
N/A	(Seal) واشر آب بندی
N/A	(Fill Fluid) مایع پر کننده
No	(Hygienic Version) نوع بهداشتی
■ IP65 – Hirschman DIN 175301-803 A ■ IP65 – Hirschman DIN 175301-803 C ■ IP67 – M12 x 1 (4-pin) ■ IP67 – Bendix 5-pin Connector ■ IP67 – Bendix 6-pin Connector ■ IP67 – Fly Leads ■ IP68 – 1/2″ NPT Conduit ■ IP68 – Cable Gland	(Electrical Connection) کانکشن الکتریکی
IP65 , IP67 , IP68	(Ingress Protection) IP درجه حفاظت
Without Display	(Display Indicator) نمایشگر
■ CE / European Community ■ NEPSI / China ■ RCQM / Global ■ CMC (China Metrology Certification) / China	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
Without	(Marine Approval) تاییدیه های صنایع دریایی
Without	(Explosion Protection Approval) تاییدیه های ضد انفجار
N/A	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Mechanical Engineering Industry ■ Hydraulic and level measurement ■ Gas tank pressure monitoring ■ Industrial test and control ■ General industrial applications	(Application) کاربرد

نوع فشار	Gauge
محدوده فشار	0 – 250 bar, 0 – 400 bar
نوع خروجی	4 – 20 mA, 0 – 10 VDC, 0 – 5 VDC
دقت اندازه‌گیری	0.5 %FS, 1 %FS

محصولات پر فروش ترانسمیتر فشار ZHYQ سری PT124B-210

● برای مشاهده کامل اطلاعات ، جدول را به چپ راست بکشید.

Gauge , 4 – 20 mA , G 1/4″ , DIN 43650-A

Ordering Code	Reference Pressure	Pressure Range	Output Signal	Accuracy	Process Connection	Wetted Parts Material	Electrical Connection
PT124B-210-10bar-G1/4	Gauge	0 … 10 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-16bar-G1/4	Gauge	0 … 16 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-25bar-G1/4	Gauge	0 … 25 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-40bar-G1/4	Gauge	0 … 40 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-60bar-G1/4	Gauge	0 … 60 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-100bar-G1/4	Gauge	0 … 100 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-160bar-G1/4	Gauge	0 … 160 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-200bar-G1/4	Gauge	0 … 200 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-250bar-G1/4	Gauge	0 … 250 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-400bar-G1/4	Gauge	0 … 400 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-600bar-G1/4	Gauge	0 … 600 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-800bar-G1/4	Gauge	0 … 800 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A
PT124B-210-1000bar-G1/4	Gauge	0 … 1000 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	DIN 175301-803 A

Gauge , 4 – 20 mA , G 1/4″ , M12x1, 4-pin

Ordering Code	Reference Pressure	Pressure Range	Output Signal	Accuracy	Process Connection	Wetted Parts Material	Electrical Connection
PT124B-210-100bar-G1/4	Gauge	0 … 100 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-210-160bar-G1/4	Gauge	0 … 160 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-210-200bar-G1/4	Gauge	0 … 200 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-210-250bar-G1/4	Gauge	0 … 250 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-210-400bar-G1/4	Gauge	0 … 400 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-210-600bar-G1/4	Gauge	0 … 600 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-210-800bar-G1/4	Gauge	0 … 800 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
PT124B-210-1000bar-G1/4	Gauge	0 … 1000 bar	4 … 20 mA / 2-wire	0.5 %FS	Male – G1/4″	Stainless Steel 316L	M12 x 1 (4-pin)
