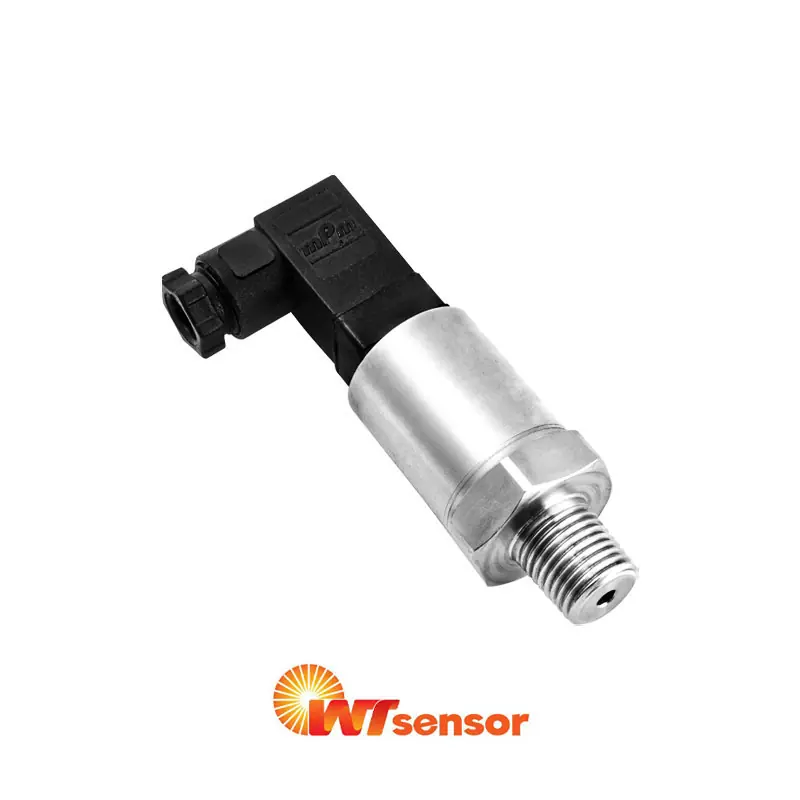

سنسور فشار WTsensor سری PCM320

79,000,000 ﷼

محدوده فشار

0 – 10 bar

0 – 16 bar

نوع خروجی

4 – 20 mA

0 – 10 VDC

0 – 5 VDC

0.5 – 4.5 VDC Ratio

دقت اندازه‌گیری

0.5 %FS

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: سنسور فشار برند: WTsensor

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

سنسور فشار WTsensor سری PCM320 با طراحی جمع‌وجور و بدنه مقاوم، تجربه‌ای دقیق و مطمئن از اندازه‌گیری فشار را در رنج‌های متنوع ارائه می‌دهد. این سنسور با طراحی مقاوم و ابعاد فشرده، نصب ساده و سازگاری با انواع سیستم‌ها، اندازه‌گیری دقیق و پایدار فشار را در پروژه‌های صنعتی و اتوماسیون تضمین می‌کند.

معرفی سنسور فشار WTsensor سری PCM320

سنسور فشار WTsensor سری PCM320 یک ترانسمیتر حرفه‌ای است که با ترکیب دقت بالا، پایداری طولانی‌مدت و طراحی کم‌حجم، به‌صورت اختصاصی برای کاربردهای صنعتی و سیستم‌های کنترل فشار عرضه شده است. انعطاف در انتخاب رنج اندازه‌گیری، امکان دریافت خروجی‌های استاندارد و استحکام بدنه، باعث شده این مدل نه‌تنها در پروژه‌های جدید، بلکه برای جایگزینی سنسورهای فرسوده نیز یک گزینه کاملاً مناسب و مطمئن باشد.

وجود الکترونیک پردازش داخلی موجب می‌شود سیگنال خروجی حتی در شرایط نویزی و محیط‌های صنعتی پایدار باقی بماند و بدون نیاز به تنظیمات پیچیده، به‌طور مستقیم در کنترلر یا PLC مورد استفاده قرار گیرد. پشتیبانی از فشار گیج، ابسولوت و رنج‌های منفی نیز PCM320 را برای سیستم‌های هیدرولیک، پنوماتیک، کمپرسورها، مخازن، خطوط انتقال و صنایع سنگین به یک انتخاب حرفه‌ای و قابل اتکا تبدیل کرده است.

در مجموع، سنسور فشار WTsensor سری PCM320 با دوام بالا، سازگاری گسترده با تجهیزات صنعتی و پایداری طولانی‌مدت، راهکاری مناسب برای پروژه‌هایی است که دقت اندازه‌گیری و قابلیت اطمینان در اولویت قرار دارد.

جدول مشخصات فنی

در جدول زیر، مشخصات فنی سنسور فشار WTsensor سری PCM320 شامل رنج‌های اندازه‌گیری، نوع فشار، دقت و خروجی‌ها ارائه شده است.

WTsensor	برند
China	کشور سازنده
PCM320	سری یا مدل
Pressure Transmitter	نوع کالا
Diffused Silicon	(Technology) تکنولوژی
■ Absolute ■ Vented Gauge ■ Sealed Gauge	(Pressure Type) نوع فشار
■ Absolute : 0 … 350 mbar to 0 … 10 bar ■ Vented Gauge : 0 … 350 mbar to 0 … 25 bar ■ Sealed Gauge : 0 … 10 bar to 0 … 1000 bar ■ Vacuum and +/- : -1 … 0 bar to -1 … 40 bar	(Pressure Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ 150 %FS ■ 120 %FS (Only for 0 … 1000 bar)	(Max. Overpressure) فشار مازاد
■ 500 %FS ■ 300 %FS ■ 200 %FS ■ 150 %FS Burst pressure depends on pressure range (see datasheet).	(Min. Burst Pressure) فشار انفجار
■ 4 … 20 mA / 2-wire ■ 0 … 5 VDC / 3-wire ■ 0 … 10 VDC / 3-wire ■ 0.5 … 4.5 VDC Ratiometric / 3-wire ■ 0.5 … 4.5 VDC Non Ratiometric / 3-wire	(Output Signal) سیگنال خروجی
■ 5 VDC ■ 12 … 36 VDC Power supply depends on the selected output signal. Refer to datasheet.	(Supply Voltage) ولتاژ تغذیه
■ 0.5 %FS	(Accuracy) دقت
N/A	(Non-linearity) غیر خطی
■ 0.1 %FS	(Repeatability) تکرار پذیری
N/A	(Long Term Stability) پایداری بلند مدت
No	(Adjustable) قابل تنظیم
N/A	(Resolution) رزولوشن
■ ≤ 1 ms (Up to 90%FS)	(Response Time) زمان پاسخ دهی
■ -40 … +105 °C	(Media Temperature) دمای سیال
■ -20 … +85 °C	(Ambient Temperature) دمای محیط
■ -40 … +125 °C	(Storage Temperature) دمای نگهداری
N/A	(Compensated Temperature) دمای جبران شده
■ Shock : 200g/1ms; (IEC 60068-2-27) ■ Free fall : 1m; (IEC 60068-2-32)	(Shock Resistance) مقاومت در برابر شوک
■ Sine curve : 20g, 25 Hz … 2 kHz; (IEC 60068-2-6) ■ Random : 7.5grms, 5 Hz … 1 kHz; (IEC 60068-2-64)	(Vibration Resistance) مقاومت در برابر لرزش
■ Threaded – Membrane Inside	(Mounting) نحوه نصب
■ Male – G 1/4″ ■ Male – 1/8″ NPT ■ Male – 1/4″ NPT ■ Male – R 1/4″ ■ Male – R 1/2″ ■ Male – M12 x 1.5 ■ Male – M14 x 1.5 ■ Male – 7/16″-20 UNF ■ Female – 7/16″-20 UNF	(Pressure Port) پورت فشار
■ Yes (M4 damper)	(With Damper or Snubber) دارای فشار شکن داخلی
■ Stainless Steel 316L	(Housing Material) جنس بدنه
■ Stainless Steel 316L	(Diaphragm Material) جنس دیافراگم
■ Stainless Steel 316L	(Process Connection Material) جنس پورت فشار
N/A	(Seal) واشر آب بندی
■ Silicon Oil	(Fill Fluid) مایع پر کننده
No	(Hygienic Version) نوع بهداشتی
■ IP65 – DIN EN 175301-803 , Form C ■ IP65 – M12x1 , 4-pin ■ IP65 – Packard Metri-Pack , 3-pin ■ IP65 – Cable Outlet	(Electrical Connection) کانکشن الکتریکی
■ IP65	(Ingress Protection) IP درجه حفاظت
Without Display	(Display Indicator) نمایشگر
■ CE / European Community	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
Without	(Marine Approval) تاییدیه های صنایع دریایی
■ CNEX / China Intrinsically Safe Version (Exia Ⅱ CT6) only for 4 … 20 mA Output	(Explosion Protection Approval) تاییدیه های ضد انفجار
■ RoHS	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Water treatment ■ HVAC systems ■ Machine tools ■ Plant control and monitoring ■ Hydraulics and Pneumatics ■ Pumps and compressors control ■ Energy management systems	(Application) کاربرد

نوع فشار	Absolute, Gauge
محدوده فشار	0 – 10 bar, 0 – 16 bar
نوع خروجی	4 – 20 mA, 0 – 10 VDC, 0 – 5 VDC, 0.5 – 4.5 VDC Ratio
دقت اندازه‌گیری	0.5 %FS
