سنسور فشار WTsensor سری PCM308

110,000,000 ﷼

محدوده فشار

0 – 250 bar

0 – 400 bar

0 – 600 bar

نوع خروجی

4 – 20 mA

0 – 10 VDC

0 – 5 VDC

دقت اندازه‌گیری

0.5 %FS

1 %FS

پاک کردن

چرا مشتریان به REXSENSE اعتماد می‌کنند؟

ضمانت اصالت کالا
امکان پرداخت امن و مطمئن
ارسال سریع به سراسر کشور
پشتیبانی فنی قبل و بعد از خرید

شناسه محصول: نامعلوم Category: سنسور فشار برند: WTsensor

دانلود دیتاشیت

🔔 یادآوری مهم برای مشتریان عزیز
به دلیل نوسانات نرخ ارز و تغییر لحظه‌ای موجودی انبار، لطفاً قبل از ثبت سفارش برای استعلام آخرین قیمت و موجودی با تیم فروش رکسنس (REXSENSE) تماس بگیرید.
📲 مشاوران ما آماده پاسخگویی سریع و تخصصی به شما هستند.

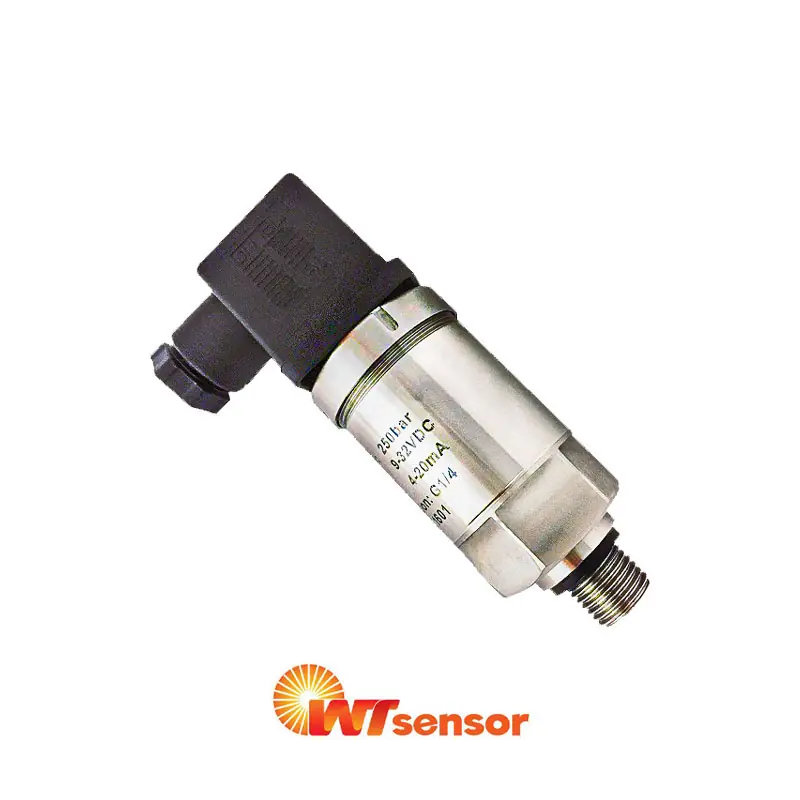

سنسور فشار WTsensor سری PCM308 یک ترانسمیتر فشار صنعتی با تکنولوژی Diffused-Silicon و بدنه تمام استیل است که برای محیط‌های سخت و به‌ویژه صنعت هیدرولیک طراحی و تولید شده است. بهره‌مندی از یک دمپر (Damper) یا فشار شکن داخلی به سنسور این قابلیت را می‌دهد تا مقاومت بالایی در برابر کاویتاسیون، ضربه قوچ و نوسانات شدید فشار از خود نشان دهد و اندازه‌گیری دقیق و قابل اعتمادی را حتی در بدترین شرایط صنعتی ارائه دهد.

معرفی سنسور فشار WTsensor سری PCM308

سنسور فشار WTsensor سری PCM308 یک ترانسمیتر فشار صنعتی بسیار مستحکم با عملکرد پایدار و دقت بالا است که برای کاربردهای سنگین به‌ویژه در سیستم‌های هیدرولیک طراحی شده است. این سنسور از عنصر حسگر Diffused-Silicon استفاده می‌کند که دقت بالا و پاسخ سریع در اندازه‌گیری فشار را فراهم می‌کند.

طراحی بدنه تمام استیل و دیافراگم استنلس استیل 316L باعث شده تا این سنسور در محیط‌های خورنده و شرایط صنعتی سخت عملکردی پایدار و طولانی مدت داشته باشد. همچنین بهره‌مندی از دَمپر (فشار شکن) داخلی و مقاومت بالا در برابر ضربه قوچ، کاویتاسیون و ضربه‌های هیدرولیکی باعث شده تا مدل PCM308 برای کاربردهایی که در آن نوسانات شدید فشار وجود دارد، انتخابی قابل اطمینان باشد.

این سنسور قابلیت ارائه خروجی‌های استاندارد صنعتی مانند 4 تا 20 میلی‌آمپر و خروجی‌های ولتاژی را دارد و در رنج‌های وسیع فشار از 0 تا 1 بار تا 0 تا 600 بار عرضه می‌شود. پشتیبانی از فشار گیج و ابسولوت نیز امکان استفاده از آن را در طیف گسترده‌ای از سیستم‌ها و کاربردهای متنوع فراهم می‌کند.

به دلیل ابعاد فشرده، نصب آسان و سازگاری با انواع اتصالات صنعتی، سنسور فشار PCM308 دبلیوتی سنسور در بسیاری از صنایع از جمله کنترل فرآیند، صنایع خودروسازی، سیستم‌های هیدرولیک، دستگاه پرس، سیستم‌های توزین (اسکیل لودر) و خطوط انتقال سیالات مورد استفاده قرار می‌گیرد. در مجموع این محصول راهکاری مطمئن برای پروژه‌هایی است که نیاز به اندازه‌گیری دقیق فشار در شرایط سخت و خشن صنعتی را دارند.

جدول مشخصات فنی

در جدول زیر، مشخصات فنی سنسور فشار WTsensor سری PCM308 شامل رنج‌های اندازه‌گیری، نوع فشار، دقت و خروجی‌ها ارائه شده است.

WTsensor	برند
China	کشور سازنده
PCM308	سری یا مدل
Pressure Transmitter	نوع کالا
Diffused Silicon	(Technology) تکنولوژی
■ Absolute ■ Gauge	(Pressure Type) نوع فشار
■ 0 … 1 bar to 0 … 600 bar	(Pressure Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ 1.5 × FS (Max. 900 bar)	(Max. Overpressure) فشار مازاد
■ 2 × FS (Max. 1200 bar)	(Min. Burst Pressure) فشار انفجار
■ 4 … 20 mA / 2-wire ■ 0 … 5 VDC / 3-wire ■ 1 … 5 VDC / 3-wire ■ 1 … 6 VDC / 3-wire ■ 0 … 10 VDC / 3-wire ■ 1 … 10 VDC / 3-wire	(Output Signal) سیگنال خروجی
■ 9 … 30 VDC (typical: 24 VDC) ■ 9 … 32 VDC (typical: 24 VDC) ■ 15 … 30 VDC (typical: 24 VDC) Power supply depends on the selected output signal. See datasheet for details.	(Supply Voltage) ولتاژ تغذیه
■ 0.5 %FS (typical) ■ 1 %FS (Max.)	(Accuracy) دقت
■ ≤ ± 0.2 %FS BFSL (Best Fit Straight Line)	(Non-linearity) غیر خطی
■ 0.1 %FS Hysteresis & Repeatability	(Repeatability) تکرار پذیری
N/A	(Long Term Stability) پایداری بلند مدت
■ Yes The zero and span are adjustable via potentiometer.	(Adjustable) قابل تنظیم
N/A	(Resolution) رزولوشن
■ Viscosity of liquid <100 cSt: < 4ms ■ gas: < 35 ms	(Response Time) زمان پاسخ دهی
■ -40 … +100 °C	(Media Temperature) دمای سیال
■ -40 … +85 °C	(Ambient Temperature) دمای محیط
■ -50 … +85 °C	(Storage Temperature) دمای نگهداری
■ 0 … +80 °C	(Compensated Temperature) دمای جبران شده
■ Shock : 500g/1ms; (IEC 60068-2-27) ■ Free fall : 1m; (IEC 60068-2-32)	(Shock Resistance) مقاومت در برابر شوک
■ Sine curve : 20g, 25 Hz … 2 kHz; (IEC 60068-2-6) ■ Random : 7.5grms, 5 Hz … 1 kHz; (IEC 60068-2-64)	(Vibration Resistance) مقاومت در برابر لرزش
■ Threaded – Membrane Inside	(Mounting) نحوه نصب
■ Male – G 1/4″ ■ Male – G 1/2″ ■ Male – 1/4″ NPT ■ Male – 1/2″ NPT ■ Male – M14 x 1.5	(Pressure Port) پورت فشار
■ Yes	(With Damper or Snubber) دارای فشار شکن داخلی
■ Stainless Steel 304	(Housing Material) جنس بدنه
■ Stainless Steel 316L	(Diaphragm Material) جنس دیافراگم
■ Stainless Steel 316L	(Process Connection Material) جنس پورت فشار
■ ED Ring (DIN 3869)	(Seal) واشر آب بندی
■ Silicon Oil	(Fill Fluid) مایع پر کننده
No	(Hygienic Version) نوع بهداشتی
■ IP65 – DIN EN 175301-803 , Form A	(Electrical Connection) کانکشن الکتریکی
■ IP65	(Ingress Protection) IP درجه حفاظت
Without Display	(Display Indicator) نمایشگر
■ CE / European Community	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
Without	(Marine Approval) تاییدیه های صنایع دریایی
■ CNEX / China Intrinsically Safe Version (Exia Ⅱ CT6) only for 4 … 20 mA Output	(Explosion Protection Approval) تاییدیه های ضد انفجار
■ RoHS	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Machine tools ■ Plant control and monitoring ■ Hydraulics systems ■ Hydraulic power unit ■ Hydraulic press machine ■ Lubricating systems ■ Pumps and compressors control ■ Weighing systems (Scale loader)	(Application) کاربرد

نوع فشار	Absolute, Gauge
محدوده فشار	0 – 250 bar, 0 – 400 bar, 0 – 600 bar
نوع خروجی	4 – 20 mA, 0 – 10 VDC, 0 – 5 VDC
دقت اندازه‌گیری	0.5 %FS, 1 %FS
