گیج فشار ویکا سری 233.30 و 232.30

معرفی گیج فشار ویکا سری 233.30 و 232.30

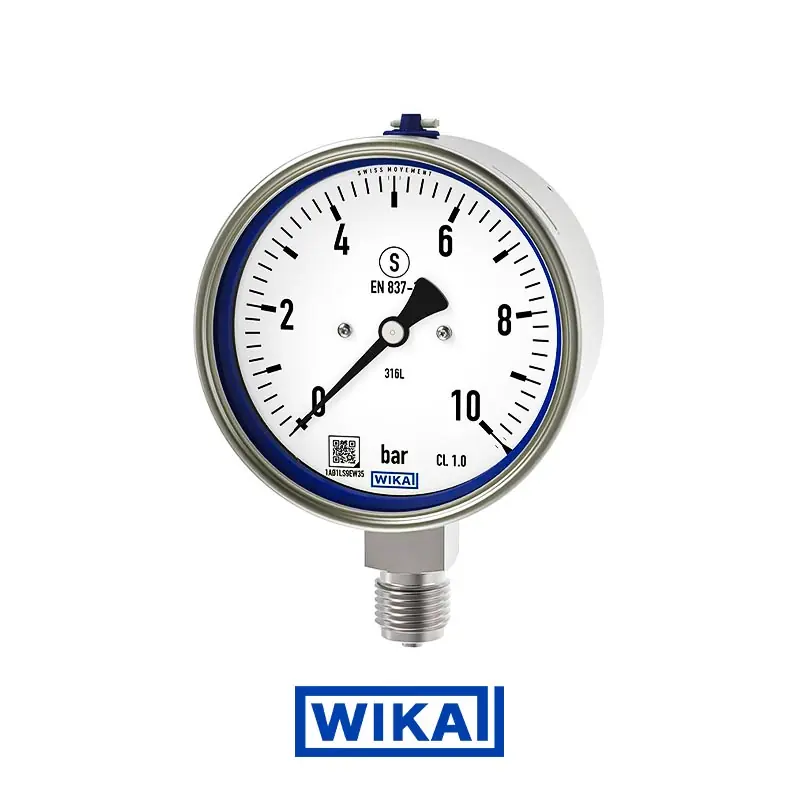

گیج فشار ویکا سری 233.30 و 232.30 از محصولات پرکاربرد برند معتبر WIKA آلمان است که با استفاده از فناوری بوردن تیوب (Bourdon Tube) و طراحی مستحکم تمام‌استیل، پاسخگوی نیازهای صنایع حساس و شرایط کاری سخت می‌باشد. این گیج فشار آنالوگ به طور ویژه برای برآورده کردن الزامات ایمنی در فرآیندهای صنعتی طراحی شده و با برخورداری از درجه ایمنی S3 مطابق با استانداردهای بین‌المللی EN 837-1 و ASME B40.100 انتخابی ایده‌آل برای صنایع مختلف به شمار می‌آید.

مدل 232.30 به صورت خشک (Dry / Unfilled) و مدل 233.30 به صورت پرشده با مایع (With Case Filling) عرضه می‌شود. وجود مایع پرکننده در مدل 233.30 موجب کاهش لرزش عقربه و افزایش دقت در شرایط سخت ارتعاشی می‌گردد.

ویژگی‌ها و مزایا

• طراحی مقاوم تمام‌استیل با طول عمر بالا
• درجه ایمنی S3 برای حفاظت بیشتر در برابر شکستگی احتمالی
• سازگار با اکثر سیالات مایع و گاز در صنایع مختلف
• انتخاب بین دو نوع پرشده با مایع (233.30) یا خشک (232.30) بر اساس نیاز کاربردی
• مناسب برای محیط‌های خشن و شرایط صنعتی سخت

کاربردها

این گیج فشار آنالوگ ویکا برای صنایع زیر به طور گسترده مورد استفاده قرار می‌گیرد:

• صنایع شیمیایی و پتروشیمی
• پالایشگاه‌ها و واحدهای فرآیندی
• صنایع نفت و گاز
• نیروگاه‌ها و تاسیسات صنعتی
• سیستم‌های مهندسی فرآیند

خدمات پس از فروش

کلیه محصولات WIKA اصل آلمان از جمله گیج فشار آنالوگ سری 233.30 , 232.30 همراه با خدمات پس از فروش معتبر توسط مجموعه REXSENSE ارائه می‌گردد.

جدول مشخصات فنی

در جدول زیر می‌توانید مشخصات فنی کامل گیج فشار ویکا سری 233.30 و 232.30 شامل محدوده فشار، قطر صفحه، جنس بدنه، نوع اتصال، استانداردها و ویژگی‌های ایمنی را مشاهده کنید. این اطلاعات به شما کمک می‌کند تا انتخاب دقیق‌تری بر اساس نیاز کاربردی خود در صنایع مختلف داشته باشید.

WIKA	برند
Germany	کشور سازنده
■ 232.30 (Dry) ■ 233.30 (With Case Filling)	سری یا مدل
Analog Pressure Gauge	نوع کالا
■ EN 837-1 ■ ASME B40.100	(Standard) استاندارد
Bourdon Tube	(Technology) تکنولوژی
Gauge	(Pressure Type) نوع فشار
Vacuum and +/- Scale Ranges : ■ 0 … 0.6 to 0 … 1,600 bar ■ 0 … 0.06 to 0 … 160 MPa ■ 0 … 60 to 0 … 160,000 kPa ■ 0 … 10 to 0 … 20,000 psi ■ 0 … 0.6 to 0 … 1,600 kg/cm2 Vacuum and +/- Scale Ranges : ■ -0.6 … 0 to -1 … 1,600 bar ■ -0.06 … 0 to -0.1 … +2.4 MPa ■ -60 … 0 to -100 … +2,400 kPa ■ -30 inHg … 0 to -30 inHg … +300 psi	(Pressure Range or Scale Range) محدوده فشار
N/A	(Static Pressure) فشار استاتیک
■ Without ■ 2-fold ■ 3-fold ■ 4-fold ■ 5-fold ⟡ The possibility of selection depends on scale range and nominal size	(Overpressure) فشار مازاد
N/A	(Min. Burst Pressure) فشار انفجار
■ Without ■ Vacuum-resistant to -1 bar	(Vacuum Resistance) مقاوم در برابر وکیوم
N/A	(Output Signal) سیگنال خروجی
N/A	(Supply Voltage) ولتاژ تغذیه
Nominal Size (NS) 63 [2 ½″] : ■ EN 837-1 → Class 1.6 ■ ASME B40.100 → Grade A (±2 % of Measuring Span )Nominal Size (NS) 100 [4″] , 160 [6″] : ■ EN 837-1 → Class 1.0 ■ ASME B40.100 → Grade 1A (±1 % of Measuring Span)	(Accuracy Class) کلاس دقت
⟡ On deviation from the reference conditions at the measuring system : ■ ≤ ±0.4 % per 10 °C of full scale value ■ ≤ ±0.4 % per 18 °F of full scale value	(Temperature Error) خطای دمایی
Unfilled Instruments : ■ -40 … +200 °C ■ -40 … +392 °FInstruments with Glycerine Filling : ■ -20 … +100 °C ■ -4 … +212 °FInstruments with Silicone Oil Filling : ■ -40 … +100 °C ■ -40 … +212 °F	(Media Temperature) دمای سیال
Unfilled instruments or with Silicone Oil Filling : ■ -40 … +60 °C ■ -40 … +140 °FInstruments with Glycerine Filling : ■ -20 … +60 °C ■ -4 … +140 °F	(Ambient Temperature) دمای محیط
N/A	(Shock Resistance) مقاومت در برابر شوک
N/A	(Vibration Resistance) مقاومت در برابر لرزش
S3	(Safety Design “S3”) طراحی ایمن
Safety level “S3” per EN 837-1 ⟡ With solid baffle wall and blow-out back Scale ranges ≤ 0 … 16 bar [≤ 0 … 300 psi] with compensating valve to vent and reseal case.	(Case or Housing) بدنه یا هوزینگ
■ Stainless steel 304 (1.4301) ■ Stainless steel 316 Ti (1.4571)	(Housing Material) جنس بدنه
■ ≤ 16 bar → with vent valve ■ > 16 bar → without vent valve	(Vent Valve) ونت ولو
Model 232.30 : Without (Dry) Model 233.30 : Following Option ■ Glycerine ■ Silicone Oil ■ Glycerine-water mixture ⟡ For NS 100 [4″] and 160 [6″] with scale range ≤ 0 … 2.5 bar ⟡ For NS 63 [2 ½″] with scale range ≤ 0 … 4 bar	(Case Filling) مایع پرکننده بدنه
■ Ø 63 mm [2 ½″] ■ Ø 100 mm [4″] ■ Ø 160 mm [6″]	(Nominal Size or NS) سایز نامی
Single Scale	(Scale) درجه بندی
Scale Color : Black Material : Aluminium⟡ Also see the datasheet page 4.	(Dial) صفحه نمایش
Instrument Pointer : Aluminium, Black Mark Pointer / Drag Pointer : ■ Without ■ Red mark pointer on dial, fixed ■ Red mark pointer on window, adjustable ■ Mark pointer on bayonet ring, adjustable ■ Red drag pointer on window, adjustable Pointer Stop Pin : ■ Without ■ At zero point (only for NS 63 [2 ½″]) ■ At 6 o‘clock (only for NS 100 [4″], 160 [6″])	(Pointer) عقربه یا نشانگر
Laminated safety glass (NS 63 [2 ½″]: Polycarbonate)	(Window) صفحه محافظ شفاف
Bayonet ring , stainless steel	(Ring) رینگ
■ Threaded – Membrane Inside Options : ⟡ Panel mounting flange, stainless steel ⟡ Panel mounting flange, polished stainless steel ⟡ Surface mounting lugs on the back, stainless steel	(Mounting) نحوه نصب
■ Lower Mount (LM or Radial) ■ Lower Back Mount (LBM) (1)(1) : Not available for NS 160 [6″]	(Connection Location) محل کانکشن
■ Male – G 1/8″ B , (EN 837) ■ Male – G 1/4″ B , (EN 837) ■ Male – G 1/2″ B , (EN 837) ■ Male – M12 x 1.5 , (EN 837) ■ Male – M20 x 1.5 , (EN 837) ■ Male – R1/4″ , (ISO 7) ■ Male – R1/2″ , (ISO 7) ■ Male – 1/4″ NPT , (ANSI/B1.20.1) ■ Male – 1/2″ NPT , (ANSI/B1.20.1)	(Pressure Port) پورت فشار
■ Without ■ ∅ 0.3 mm [0.012″] , stainless steel ■ ∅ 0.6 mm [0.024″] , stainless steel	(Restrictor) دارای فشار شکن یا محدود کننده
Process Connection : Stainless steel 316L (1.4404 )Bourdon Tube : Stainless steel 316L (1.4404 )	(Wetted Parts Material) جنس اجزاء در ارتباط با سیال
N/A	(Seal) واشر آب بندی
No	(Hygienic Version) ورژن بهداشتی
■ Oil and grease-free for oxygen ■ Per NACE 1) MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production⟡ Also see table “Basic information”, on datasheet page 2.	(Other Version) سایر ورژن ها
Without	(Electrical Connection) کانکشن الکتریکی
Per IEC/EN 60529 ■ IP65 ■ IP66 ■ IP54 (For lower back mount)	(Ingress Protection) IP درجه حفاظت
■ CRN / Canada ■ UKCA / United Kingdom ■ CE / European CommunityOptional :■ CPA / China ■ MChS / Kazakhstan ■ PAC Ukraine / Ukraine ■ PAC Uzbekistan / Uzbekistan ■ PAC Kazakhstan / Kazakhstan ■ EAC / Eurasian Economic Community	(Scope Approval) تاییدیه های منطقه ایی
Without	(Hygienic approval) تاییدیه های بهداشتی
DNV GL / International (Optional)	(Marine Approval) تاییدیه های صنایع دریایی
N/A	(Radio Approval) تاییدیه های رادیویی
■ ATEX / European Union (Optional) Gas : CE II 2G Ex h IIC T6 … T1 Gb X Dust : CE II 2D Ex h IIIC T85°C … T450°C Db X	(Explosion Protection Approval) تاییدیه های ضد انفجار
N/A	(Certificates and Approvals) سایر تاییدیه ها و گواهی نامه ها
■ Power industry ■ Chemical industry ■ Oil and gas industry ■ Petrochemical industry ■ Water and wastewater industry ■ Increased safety requirements for personal protection	(Application) کاربرد
